Вентиляторные градирни — принцип работы установок

Содержание

Что такое вентиляторные градирни

Вентиляторные градирни предназначены для эффективного охлаждения теплоносителя (в качестве которого выступает вода), в замкнутом контуре оборотного водоснабжения. В этих установках, а в некотором случае и сооружениях, посредством работы достаточно мощных вентиляторов осуществляется принудительная подача направленного воздушного потока непосредственно в оросительное пространство градирни или из него, в зависимости от классификации устройства. Применение этих приспособлений позволяет достаточно эффективно и без значительных затрат, понижать температуру воды, использующейся в системе охлаждения производственного, промышленного или строительного оборудования, установок ТВЧ , а также компрессоров, холодильных машин и систем кондиционирования воздуха.

Принцип работы и устройство

Испарительная вентиляторная градирня состоит из емкости , системы водораспределения , оросителя, по отверстиям которого проходит охлаждаемая вода, поддона, каплеуловителя и вентилятора. В нижней части емкости установлены воздухозаборные жалюзи .

Принцип работы вентиляторной градирни достаточно прост: теплоноситель (вода), из охлаждаемого оборудования поступает в установку, где в зависимости от ее разновидности, охлаждается, с помощью обдувающего или втягивающего потока воздуха. После прохождения полного цикла, охлажденная вода из поддона перекачивается в систему охлаждения оборудования. Испаряемая влага улавливается каплеуловителем и также возвращается в поддон аппарата.

В зависимости отнаправления движении воздушного потока, эти установки могут быть противоточными или поперечно-точными. В противоточных, воздух движется снизу вверх, навстречу воде, а в поперечно-точных, в поперечном направлении к движущейся по оросителю воде. В плане экономии электроэнергии на работу вентилятора и эффективности охлаждения теплоносителя, противоточные градирни являются наиболее выгодными.

Разновидности охладительных установок

Существует несколько разновидностей вентиляторных градирен, которые классифицируются в зависимости от способа передачи тепла, расположению вентиляторной установки и движению охлаждаемого воздуха.

  • Сухая градирня представляет собой установку, в котором вода, проходя по теплообменнику, охлаждается направленным потоком воздуха. Теплообменник или радиатор в этом аппарате исполняет роль оросителя. Вода в нем полностью изолирована от влияния воздуха, попадания в нее пыли и других загрязнений. В свою очередь, в атмосферу не происходит испарения влаги, тем самым отсутствует возможность выброса в окружающий воздух различных химических загрязнений. Стоимость таких охладителей, как правило, в несколько раз выше обычных испарительных установок.
  • В мокром типе такого охладителя, теплообменник с теплоносителем орошается водой, которая при частичном испарении понижает температуру радиатора, и как следствие – теплоноситель. Испаряемая влага задерживается каплеуловителем и возвращается в систему для повторного использования.

Совет:
на сегодняшний день использование только сухих или мокрых установок для охлаждения воды экономически нецелесообразно, в связи с влиянием на эти устройства температуры воздуха. В настоящее время налажен выпуск высокоэффективных гибридных установок, сочетающих в себе свойства сухих и мокрых аппаратов для охлаждения теплоносителя.

  • Вентиляторные эжекционные градирни, представляют собой технологический модуль, который имеет форму горизонтального, а чаще вертикального цилиндра, выполненного из нержавеющей стали. Через коллектор охлаждаемая вода поступает в камеру смешивания воздушного инжектора, в котором она через щелевые зазоры распыляется на воздушные форсунки. В процессе контакта распыленной охлаждаемой воды с эжектированным воздухом происходит их теплообмен, вследствие чего теплоноситель охлаждается до необходимого температурного уровня. Водяная пыль и испаряемая влага улавливается каплеуловителем , после чего попадает в водосборник и откачивается насосом для повторного использования.
  • Башенные градирни. Как правило – это достаточно внушительные сооружения, в которых проходит охлаждение огромного объема воды. Их орошаемая площадь может измеряться десятками тысяч м 2 . Внутри этого сооружения формируется естественное движение воздуха, в случае необходимости увеличенная мощными вентиляторами. Между воздухом и водой происходит активный теплообмен, вследствие чего, часть воды испаряется в атмосферу, а часть охлаждается и поступает для использования в системах охлаждения оборудования промышленных предприятий.

Преимущества использования таких приспособлений состоит в возможности поддерживать заданную температуру теплоносителя, посредством регулирования частоты вращения вентилятора и их высокой эффективности при достаточно низких энергозатратах.

Что такое градирни, их виды и принцип работы

Промышленным агрегатам, конденсаторам в холодильном оборудовании и аварийным электрогенераторам необходимо постоянное охлаждение. С этой целью используется специальное оборудование – градирни. Она понижает температуру больших объемов воды посредством направленного потока воздуха. Вода, поступающая снаружи, охлаждается в градирне до необходимой температуры.

Градирня подбирается с учетом различных факторов:

  • атмосферных условий;
  • уровня понижения температуры;
  • расхода воды;
  • технических расчетов;
  • химического состава воды (рабочей и добавочной);
  • местонахождения оборудования на площадке.

В зависимости от температуры, предназначения охлажденной воды и способа отдачи тепла, градирни подразделяют на испарительные, сухие и гибридные. С учетом области применения выделяют:

  • испарительные;
  • сухие;
  • гибридные;
  • открытые;
  • закрытые;
  • башенные (в том числе с естественной тягой воздуха);
  • вентиляторные;
  • поперечноточные;
  • противоточные;
  • эжекционные;

Испарительные (мокрые) градирни

Оснащены специальным оросителем, отделителем капель, водосборным баком, теплообменниками, вентилятором и коллектором. Среди преимуществ оборудования отмечают высокую экономию потребления электроэнергии (до 80 %), надежность системы, малый расход материалов и минимальные ремонтные траты. Градирня данного типа имеет длительный срок службы — до 30 лет. К минусам относят сложность промывки и очистки, нарастание водяных отложений на поверхности труб.

Испарительные градирни так же различают по типу перемешивания:

  • Оросительные (насадочные): поперечноточные и противоточные.
  • Безнасадочные: брызгальные и эжекционные.

Брызгальные градирни, или брызгальные бассейны отличаются от эжекторных давлением, под которым происходит процесс разбрызгивания.

Вентиляторная градирня

Воздух подается с помощью одного или нескольких вентиляторов. Лопасти движутся и втягивают теплый воздух через окна. Вода стекает по стенкам в резервуар, при этом теплые пары отводятся в атмосферу посредством диффузора. Также в атмосферу уносится водная взвесь, и чтобы не допустить существенных потерь оборотной воды, используют каплеуловитель. С помощью вентиляторной градирни качественно и быстро охлаждают воду. Она может быть установлена в разных климатических и технических условиях. Простота эксплуатации и ремонтопригодность выгодно отличают такое оборудование. Лишь затраты на электроэнергию являются недостатком агрегата.

Градирня открытого типа

Оборудование работает на основе естественной конвекции воздушных масс и ветра. Каналы для орошения ограждены специальными жалюзи, предотвращающими вынос жидкости из бассейна. Работа градирен зависит от ветра, что обуславливает ограничение использования для предприятий, чей производственный цикл нуждается в поддержании постоянной температуры оборотной воды. Устройства эффективно охлаждают воду, при этом требуется минимальное количество электроэнергии. Для открытой градирни требуются большие площади и высокая инерционность.

Градирня закрытого типа

Требующая охлаждения жидкость, которая применяется для снятия избыточного тепла, поступает через верхний коллектор в теплообменник и выходит из него через нижний коллектор. В первичном контуре исключены потери воды, так как он замкнут. Вода в остаётся чистой, не образуя осадка и не корродируя.

В процессе охлаждения оборотной воды первичного контура трубчатый теплообменник должен орошаться водой из вторичного контура. Вдуваемый снизу в противотоке к орошаемой воде свежий воздух одновременно нагревается и насыщается в контакте с этой водой и увлажнённым теплообменником и выпускается вверх. Вода вторичного контура собирается в поддоне и повторно применяется для орошения. Несмотря на то, что часть воды испаряется и сливается, отмечается значительная экономия воды по сравнению с проточным методом охлаждения, которая достигает от 85% до 96%.

Читать еще:  5 ключевых соображений, когда речь идет о стоимости установки теплого пола

Любая открытая градирня может быть заменена градирней закрытого типа. Хотя установочная площадь и цена при этом увеличиваются, закрытые установки требуют меньше затрат на техобслуживание.

Башенная градирня

Это наиболее эффективное оборудование для охлаждения оборотной воды на промышленных предприятиях. В такой градирне тяга для циркуляции воды образуется естественным путем с помощью вытяжной башни. Оборудование способно обеспечивать большой объем охлажденной воды, превышающий необходимый для нужд предприятия. Градирня отличается простотой эксплуатации и минимальными затратами на охлаждение жидкости. Оборудование может быть размещено в непосредственной близости от объекта промышленности. К недостаткам относят сложность конструкции, существенные строительные расходы и высокую инертность.

Сухая градирня

Вода охлаждается посредством теплообменников, вентиляторных устройств и сливных клапанов. Вспомогательным оборудованием выступают насосы и воздушные фильтры. Сухая градирня охлаждает воду при помощи воздуха, подаваемого вентилятором малой мощности. Из-за незначительной глубины охлажденной воды такие агрегаты используются редко. Сухая градирня стоит дороже других видов. Главными ее плюсами является безопасность для окружающей среды: она не загрязняет атмосферу химическими отходами и не увеличивает влажность.

Гибридная градирня

Оборудование используется для мокрого и сухого охлаждения воздушных масс. В процессе работы осуществляется экологический отвод тепла в атмосферу. Сухая градирня имеет башню и вентиляторы по периметру. Данное устройство оснащено двумя и более секциями теплообмена. Охлаждение обеспечивается оборотной водой и через стенку.

Для поддержания технических характеристик на заданном уровне необходимо каждые полгода проводить профессиональное обслуживание установок. Также следует контролировать работу двигателя вентиляторной системы, насоса, производить смазку редуктора и подшипников, отслеживать параметры воды, влияющие на состояние оросителя.

Эжекционные градирни

Принцип работы эжекционной градирни основан на использовании эффекта эжекции, достигаемого с помощью специально разработанных эжекционных форсунок в совокупности с направляющими для водо-воздушных потоков.

Горячий теплоноситель подается в градирню через очень мелкие отверстия (эжекторы). В результате образуется мелкодисперсная водяная пыль, которая, двигаясь очень быстро, образует внутри градирни область пониженного давления. За счет этого, совместно с влагой, через эжекторы внутрь градирни затягивается холодный атмосферный воздух. Вследствие того, что площадь соприкосновения холодного воздуха и горячих капель очень велика, она может эффективно работать при температуре охлаждаемой жидкости 50°С, 60°С и даже выше, другие градирни на такое не способны.

Поперечноточные градирни

Конструкция поперечноточной градирни предполагает горизонтальное направление потоков воздуха и вертикальное стекание воды. Подача воздуха может происходить с одной или с двух сторон конструкции. Вода подаётся сверху из резервуара и стекает под собственным весом вниз по слою оросителя. За счёт большого количества поступающего воздуха, вода превращается в пар и охлаждается.

Противоточные градирни

Водоохладители, в которых жидкость и воздушный поток двигаются параллельно друг другу, но в противоположных направлениях, называют противоточными. Они делятся на два больших типа: башенные и вентиляторные градирни. Все модели противоточного типа имеют в конструкции трубопровод для подачи воды, ороситель для её разбрызгивания и резервуар для сбора охлаждённой жидкости. Воздух подаётся через естественные отверстия оросителя. Если подача идёт в режиме самотёка – это башенная конструкция, если нагнетается, то вентиляторная градирня.

Установка градирни

На промышленных территориях градирни рекомендуется устанавливать с учетом беспрепятственного поступления свежего воздуха, особенно, если конструкции работают на естественной тяге. Также необходимо учитывать Розу ветров и тот факт, что зимой капли воды и пар относятся в сторону. При установке используют данные об уровне влажности и туманности, характерном для данного региона.

Назначение

В отраслях промышленности, связанных с производством пластмасс и холодильных агрегатов, необходимо обеспечить постоянное охлаждение устройств. С этой целью применяют специальное оборудование – градирню.

Такие конструкции используют для снижения температуры посредством аппаратов теплообменного типа, входящих в состав разных систем оборотного водоснабжения. Первоначально, градирня была придумана для добычи соли методом выпаривания, поэтому в переводе с немецкого она означает «сгущать соляной раствор». В большинстве случаев, градирни устанавливают там, где нет возможности сбрасывать охлажденную воду в естественные водоемы, и отсутствует искусственный пруд.

При работе градирен необходимо использовать различные фильтры, поскольку охлаждающая техническая вода в оборотном процессе нередко несет в себе множество взвешенных частиц: ил, песок, ржавчину, окалину. Эти частицы забивают форсунки и приводят к порче оборудования.

Большинство из существующих градирен, задействованных в системах водоснабжения по оборотному типу, установлены более 30-50 лет назад. Это морально и физически устаревшие конструкции. Раньше при проектировании старались экономить на материалах, не придавая особой важности процессу охлаждения производственного оборудования.

Современные конструкции отличаются высокой производительностью и эффективностью, они проектируются с учетом новых требований к эксплуатации оборудования, возводятся с применением оптимизированных материалов.

Градирни в зимнее время

При эксплуатации конструкций в зимнее время, особенно в суровом климате, существует риск обмерзания. Такая проблема может возникнуть при соприкосновении холодного воздуха с тонкой пленкой воды и образования льда. Чтобы предотвратить обмерзание и выход из строя градирни, необходимо обеспечить правильное распределение охлаждаемой воды по оросителю, и отслеживать уровень плотности жидкости на разных участках.

Принцип работы градирни

Охлаждение больших объемов воды осуществляется за счет частичного испарения и теплообмена с потоками воздуха. Масса воды в градирне стекает по оросителю тонкой пленкой или сбегает каплями. При этом вдоль оросителя проходят потоки воздуха. Отмечается закономерность, что при испарении 1% температура оставшейся воды охлаждается на 6 градусов. Испарившуюся жидкость восполняют посредством забора из внешнего источника. При необходимости воду из водоема фильтруют. Горячая вода после производственного процесса подается в градирню, в которой, в зависимости от типа конструкции, осуществляется понижение температуры отработанной воды.

  • Обратным воздушным потоком (применяется в вентиляторных градирнях).
  • Распылением форсунками на наполнитель, по которому водные потоки стекают тонкой пленкой. Медленное стекание обеспечивает охлаждение (атмосферные и башенные градирни).
  • За счет естественного захвата воздуха и распыления в специальных каналах (эжекционные градирни).

Принцип действия везде одинаков – горячая вода вступает в контакт с воздушной массой, которой отдает часть тепла, посредством чего снижается температура технической воды. Охлаждаясь, жидкость опять используется для теплообменных аппаратов и иных устройств, у которых необходимо понизить температуру.

Различают градирни открытого и закрытого типа. В открытых вода по форсункам распыляется на насадку, где навстречу воде через воздухозаборные решетки движется воздух. Часть воды испаряется, и она охлаждается.

Закрытые градирни оснащены испарительным охладителем и конденсатором. Вместо насадки в испарителе используется теплообменник, по которому циркулирует жидкость, требующая охлаждения. Испарительный охладитель работает в мокром и сухом режимах.

Мокрый считается летним режимом, при нем охлаждаемая жидкость циркулирует в теплообменнике, который орошает вода из форсунок, а также охлаждает воздух при вращении вентилятора. Сухой или зимний режим предусматривает циркуляцию охлаждаемой жидкости в теплообменнике и охлаждение холодным воздухом.

Градирни — виды, назначение, принцип работы

Градирни служат для охлаждения теплоносителя, циркулирующего в замкнутых системах, с помощью воздуха из окружающей среды.

Градирни позволяют эффективно охлаждать большие объемы теплоносителя при небольших энергозатратах и не используют для этого хладагенты, поэтому могут считаться экологичным решением.

Классификация — какие бывают градирни

В зависимости от решаемых задач, существует множество различных типов градирен. В данной статье мы остановимся на наиболее распространенных разновидностях этого оборудования.

Все градирни подразделяются на две большие категории:

  • испарительные или мокрые градирни,
  • сухие градирни или драйкулеры.

В градирнях испарительного типа охлаждение теплоносителя происходит за счет испарения влаги в окружающую среду. Принцип их работы состоит в том, что в процессе испарения расходуется энергия, и эту энергию «отнимают» у жидкости, которую требуется охладить. Известно, что чтобы испарить 1 кг воды необходимо затратить 0,67 кВт энергии, поэтому при испарении больших объемов влаги теплопотери будут значительными. Испарение в градирне происходит с помощью принудительной циркуляции подаваемого воздуха.

Читать еще:  Технология гидроизоляции пола своими руками

Сухие градирни охлаждают теплоноситель без подачи воды (поэтому они и называются сухими), только за счет направленного воздушного потока, который, нагреваясь, уносит с собой часть «отнятого» тепла. Понятно, что эффективность драйкулера всегда меньше, чем эффективность испарительной градирни, и в жаркую погоду она минимальна.

Испарительные (их еще иногда называют мокрыми градирнями, в отличие от «сухих» драйкулеров) градирни в свою очередь делятся на:

На заметку

«При выборе типа вентилятора для градирни следует помнить, что применение вентилятора осевого типа обеспечивает сравнительно меньший напор воздуха, что не позволяет охлаждать жидкость с более высокой температурой. При использовании центробежного вентилятора возможности градирни по температуре теплоносителя повышаются. Зато у осевых вентиляторов меньше энергопотребление».

  • открытые градирни,
  • закрытые градирни.

Градирни открытого типа отличаются более простым устройством по сравнению с закрытыми. В открытых градирнях охлаждаемый теплоноситель имеет непосредственный контакт с окружающей средой, т.е. с подаваемым воздухом.

Существуют два основных типа открытых градирен:

В оросительных градирнях подача воздушных масс производится с помощью центробежных или осевых вентиляторов. Градирни такого типа незаменимы, когда потребителю, например, холодильной машине, необходимо охлаждать большое количество теплоносителя, а также в ситуации, когда требуется получить на выходе теплоноситель с низкими значениями температуры.

Но и это не все — оросительные градирни также подразделяются на:

  • вентиляторные градирни,
  • башенные градирни.

Эжекционные градирни

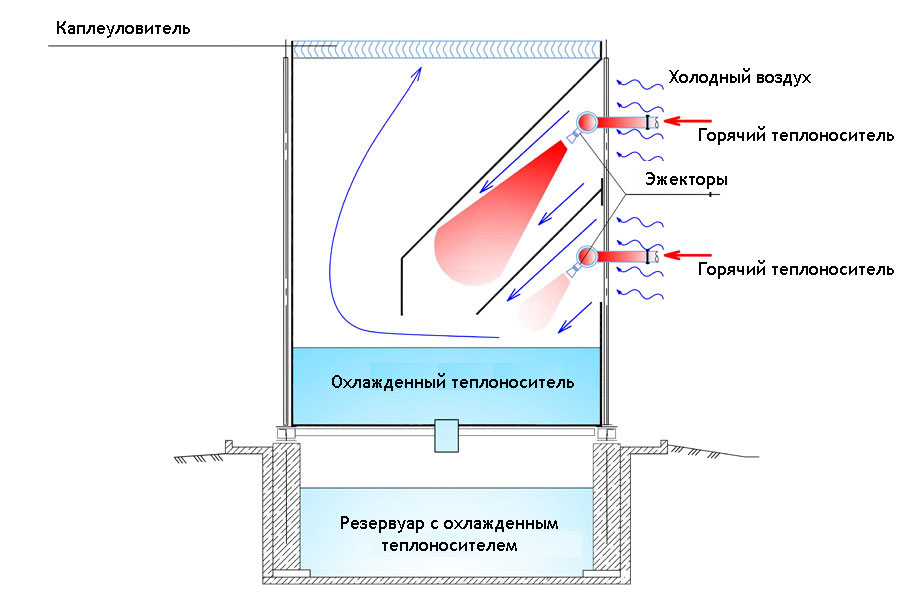

Принцип действия эжекционной градирни таков. Горячий теплоноситель подается в градирню с большой скоростью, порядка 16-20 м/с, и через очень мелкие отверстия (эжекторы). В результате образуется мелкодисперсная водяная пыль, которая, двигаясь очень быстро, образует внутри градирни область пониженного давления. За счет этого, совместно с влагой, через эжекторы внутрь градирни затягивается холодный атмосферный воздух.

В результате этого происходит теплообмен, который производится на всей поверхности капель. Понятно, что площадь соприкосновения холодного воздуха и горячих капель очень велика, поэтому эффективность теплообмена большая.

Основное назначение эжекционной градирни — охлаждение очень горячего теплоносителя. Она может эффективно работать при температуре охлаждаемой жидкости 50°С, 60°С и даже выше, другие градирни на такое не способны. Но за все надо платить, и эжекционная градирня имеет несколько серьезных недостатков:

  • чтобы подавать теплоноситель внутрь с большой скоростью, требуется обеспечить на входе высокое давление жидкости: 0,3-0,4 МПа. А это означает, что в эжекционной градирне требуется установить водяной насос повышенной мощности. Больше мощность — больше эксплуатационные расходы, а также больше и износ трубопроводов подачи теплоносителя;
  • в холодное время года эксплуатация эжекционных градирен сильно затруднена, т.к. водяная пыль легко замерзает;
  • это, пожалуй, самый неэкономичный вариант с точки зрения расхода испаряемого теплоносителя, значительная часть которого просто улетает в атмосферу. Использование каплеуловителей на выходе воздушного потока невозможно, так как это сильно ухудшает эффективность работы эжекционной градирни.

Вентиляторные градирни

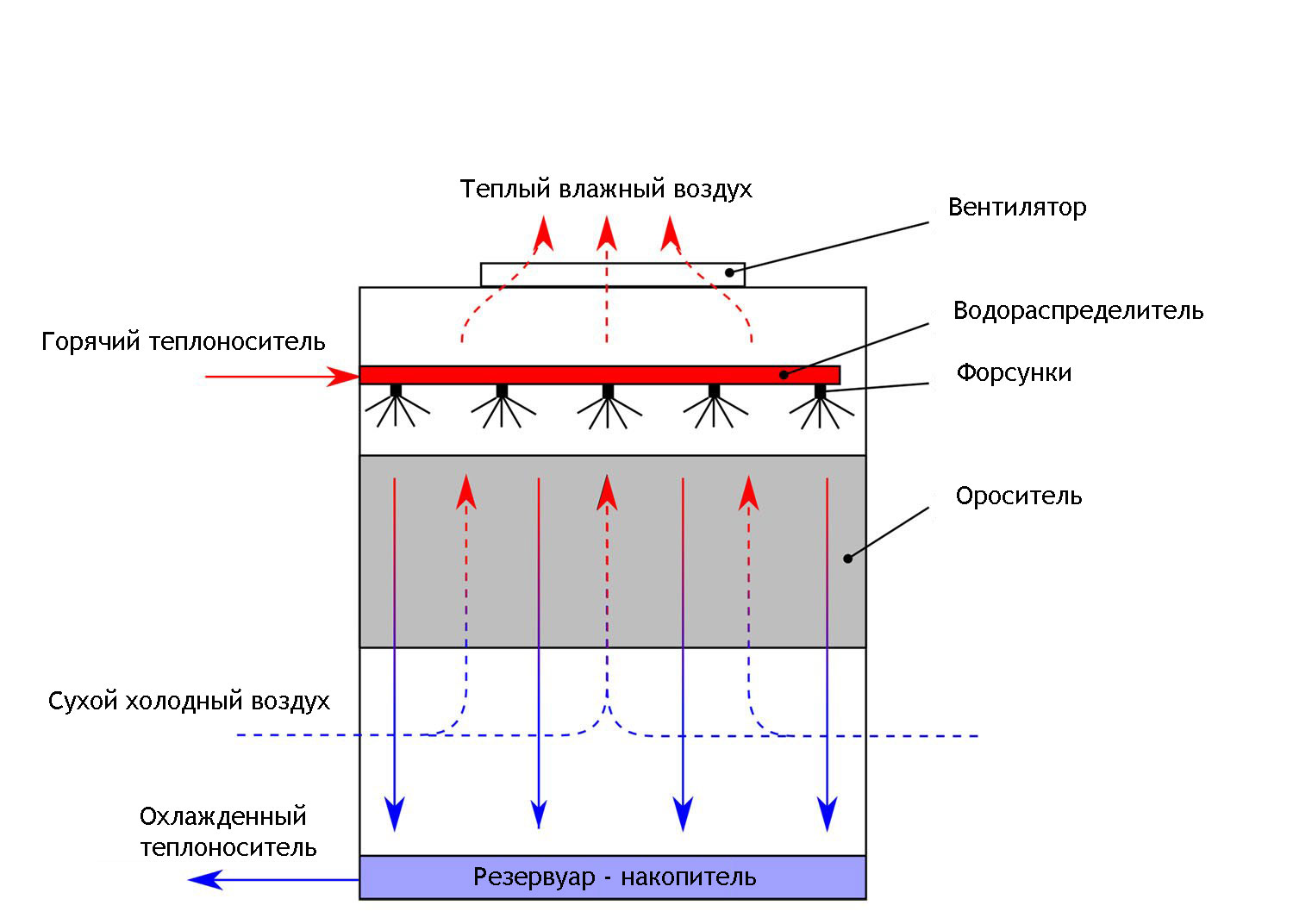

В вентиляторных градирнях охлаждение теплоносителя осуществляется благодаря подаче на него воздушных масс с помощью специальных вентиляторов — центробежных или осевых. Наибольшее распространение в зонах с умеренным климатом получили вентиляторные градирни противоточного типа. В таких градирнях поток воздуха движется навстречу потоку влаги, отсюда и название — «противоточные».

Конструктивно вентиляторная градирня состоит из следующих основных узлов:

  • система подачи охлаждаемой жидкости:
    • форсунки для подачи жидкости,
    • ороситель,
    • каплеуловитель,
  • вентилятор с электродвигателем,
  • резервуар для сбора влаги.

Горячий теплоноситель подается в градирню сверху, разбрызгивается через форсунки в виде капель на ороситель, после чего стекает в накопительный резервуар. Навстречу жидкости поднимается поток воздуха, создаваемый вентилятором. Забор воздушных масс производится в нижней части градирни. Холодный воздух отнимает часть тепла у охлаждаемой жидкости. Уменьшение потерь влаги достигается за счет установленного в градирне каплеуловителя, который расположен на пути влажного воздушного потока.

Вентиляторные градирни — довольно энергоэффективное решение. Во-первых, в таких устройствах, в отличие от эжекционных градирен, не требуются мощные водяные насосы, т.к. давление жидкости здесь небольшое. Во-вторых, за счет каплеуловителя снижается расход теплоносителя. В-третьих, вентиляторная градирня весьма компактна и может эксплуатироваться даже в холодное время года.

По типу оросителя вентиляторные градирни бывают:

Капельно-пленочные оросители наиболее эффективны.

При выборе типа вентилятора для градирни следует помнить, что применение вентилятора осевого типа обеспечивает сравнительно меньший напор воздуха, что не позволяет охлаждать жидкость с более высокой температурой. При использовании центробежного вентилятора возможности градирни по температуре теплоносителя повышаются. Зато у осевых вентиляторов меньше энергопотребление.

Последнее замечание относительно вентилятора — расход потока воздуха, создаваемого вентилятором открытой градирни, в 5 раз меньше, чем в закрытой. Поэтому стоимость вентилятора тоже существенно меньше.

Башенные градирни

Эти градирни тоже относятся к испарительному типу, но имеют весьма специфический характер применения благодаря своим возможностям — башенная градирня предназначена для охлаждения большого количества теплоносителя за счет естественных процессов, т.е. без использования электроэнергии. При этом охладить влагу башенная градирня способна только в пределах 5°С… 10°С.

Обычно башенные градирни строят у крупных предприятий и электростанций, где на постоянной основе производятся большие объемы воды, которую нужно дешево охладить. Тяга воздуха в градирне этого типа создается из-за перепадов давления воздуха внизу башни и на ее выходе. Поэтому башенные градирни просто не могут быть «маленького роста» — не будет тяги.

Башенные градирни дешевы в эксплуатации, но требуют больших капитальных затрат на этапе строительства, а также значительной площади для размещения.

Популярные модели

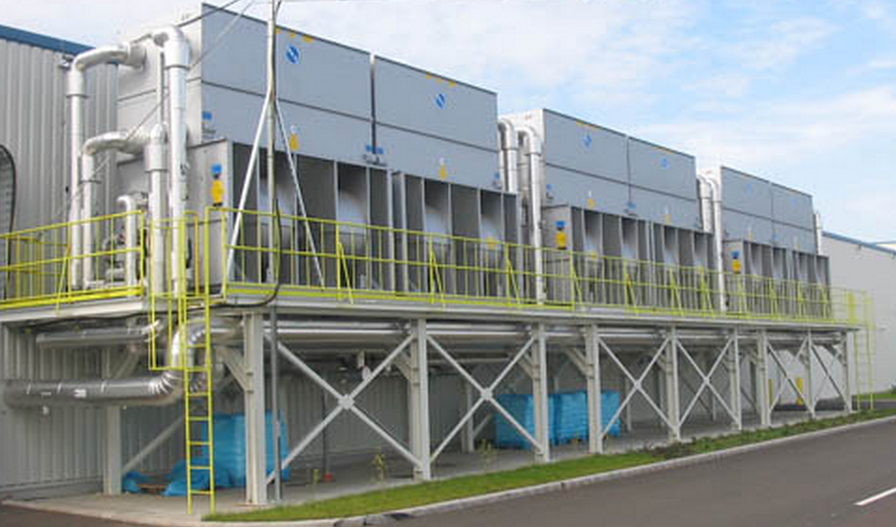

Закрытые градирни

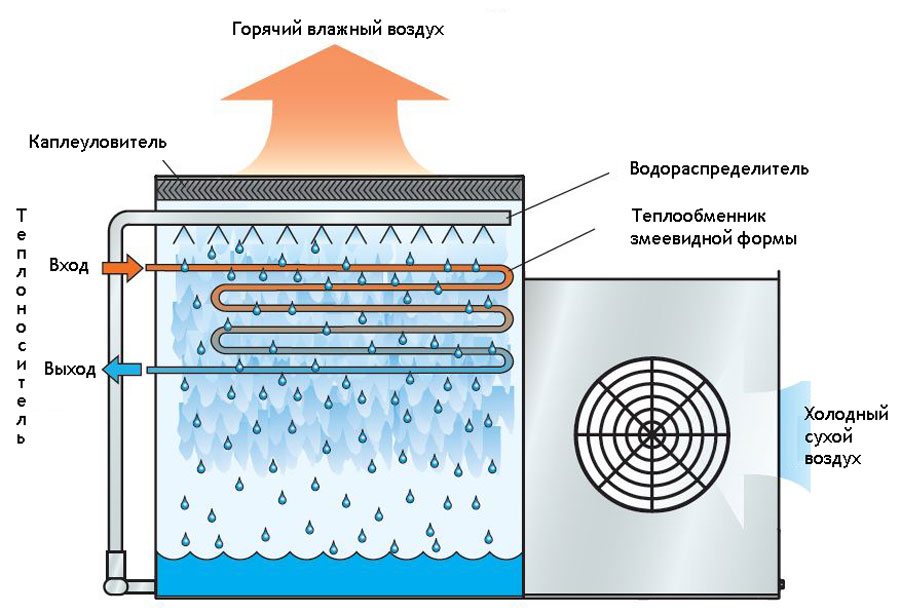

В градирне закрытого типа охлаждаемый теплоноситель и охлаждающие его вода и воздух разделены — контакт между ними отсутствует. Теплоноситель, который требуется охладить, проходит внутри градирни по теплообменнику змеевидной формы, на поверхность которого подаются вода и воздух, имеющие более низкую температуру.

Таким образом, внутри закрытой градирни созданы два контура подачи жидкости: первичный, по которому циркулирует охлаждаемый теплоноситель, и вторичный или внешний, по которому циркулирует вода, подаваемая на змеевик, чтобы охладить его. Поэтому иногда закрытые градирни называют гибридными.

Циркулирующая оросительная вода подается сверху, омывает змеевик теплообменника и, смешиваясь с подаваемым наружным воздухом, охлаждает его. Далее она падает в виде капель, собирается внизу агрегата и с помощью циркуляционного насоса вновь подается на змеевик.

Закрытые градирни обладают рядом достоинств:

  • в градирне закрытого типа применяется одновременно как испарительное, так и сухое охлаждение, что позволяет более эффективно отводить теплоту и настраивать режим работы, в зависимости от погодных условий. Например, применять испарительное охлаждение, когда температура окружающей среды довольно высока и сухое охлаждение малоэффективно. И включать сухое охлаждение, когда температура воздуха низкая;
  • комбинация «два в одном» разных систем охлаждения позволяет снизить эксплуатационные расходы, но стоимость таких градирен может быть выше;
  • отсутствие контакта охлаждаемой жидкости с окружающей средой улучшает качество теплоносителя, ввиду снижения риска попадания в него загрязнений,
  • снижается частота технического обслуживания градирни.

Популярные модели

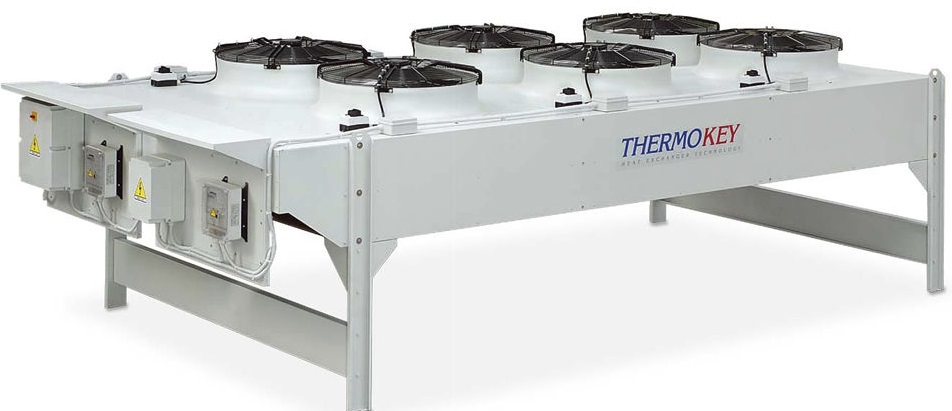

Сухая градирня или драйкулер

В драйкулере охлаждаемый теплоноситель движется по замкнутому теплообменнику, который обдувается потоком воздуха, создаваемого с помощью вентиляторов. Для улучшения качества теплообмена теплообменник изготавливают из медных или алюминиевых трубок с ребристым профилем, увеличивающим площадь поверхности теплообмена. Возможностей драйкулера хватает, чтобы охладить теплоноситель не более, чем на 5°С… 7°С.

Наибольшее распространение сухие градирни получили в системах кондиционирования, с использованием чиллера с водяным охлаждением конденсатора. В большинстве случаев при такой схеме чиллер устанавливается внутри здания – в эксплуатационном помещении, в то время как сухая градирня размещается снаружи здания: на крыше или на прилегающей территории.

Читать еще:  Жилье и отдых в Яблунице: горные лыжи, комфортабельные отели, прекрасные прогулки

При реализации этой схемы теплоноситель сначала направляется в градирню, где происходит начальная фаза его охлаждения, а затем уже поступает в теплообменное устройство чиллера. Там жидкость окончательно остывает до заданных значений температуры.

В зависимости от температуры окружающей среды, количество воздуха, необходимое для охлаждения поверхности теплообменника, различно. Поэтому драйкулеры оснащаются регуляторами скорости вращения вентиляторов, которые позволяют задать нужный режим их работы в соответствии со значениями температуры наружного воздуха и/или температуры воды в контуре охлаждения конденсатора.

В ночное время, когда окружающий воздух достаточно прохладен, сухая градирня самостоятельно охлаждает теплоноситель до нужного значения, а чиллер просто отключается — при этом экономится значительная часть дорогостоящей электроэнергии.

Выбор типа градирни для конкретных условий

Как и любое другое оборудование, разные типы градирен предназначены для решения различных вопросов. Чтобы вам было проще сориентироваться при подборе подходящего для конкретного проекта типа градирни, мы собрали рекомендации по их применению в одном месте. Чтобы коротко и по делу, итак:

На заметку

«Наибольшее распространение сухие градирни получили в системах кондиционирования с использованием чиллера с водяным охлаждением конденсатора. В большинстве случаев при такой схеме чиллер устанавливается внутри здания – в эксплуатационном помещении, в то время как сухая градирня размещается снаружи здания: на крыше или на прилегающей территории».

Драйкулеры незаменимы, когда в качестве теплоносителя используются токсичные жидкости, например, этиленгликоль. Поэтому сухие градирни наиболее часто применяются при кондиционировании помещений.

Закрытые градирни нужны, если существуют жесткие требования по составу и чистоте теплоносителя, а диапазон охлаждения теплоносителя шире, чем 5°С… 7°С, как у драйкулера.

Башенные градирни хороши лишь для крупных предприятий и объектов.

Эжекционная градирня оправдана, если температура охлаждаемой жидкости равна 50°С и выше. И если температура охлажденного теплоносителя на выходе не должна быть очень низкой.

Во всех остальных случаях выгоднее приобрести вентиляторную градирню.

masterok

Мастерок.жж.рф

Хочу все знать

Все наверное видели подобного рода сооружения и знаете, что это вовсе не труба и из нее выходит не дым.

Но давайте все же посмотрим на принцип работы и внутренее устройство градирни.

Градирни — это специальные устройства для охлаждения большого количества воды посредством направленного потока воздуха. Также их называют охладительными башнями — это более понятно звучит.

Это одно из наиболее эффективных устройств для охлаждения воды в системах оборотного водоснабжения промышленных предприятий. Высокая башня создает ту самую тягу воздуха, которая необходима для эффективного охлаждения циркулирующей воды. Вытяжные башни служат для создания естественной тяги благодаря разности удельных весов воздуха, поступающего в градирню, и нагретого воздуха, выходящего из градирни. Под оросителем располагается водосборный резервуар. Вода подается в водораспределительное устройство по размещаемым в центре градирни стоякам. Благодаря высокой башне одна часть испарений возвращается в цикл, а другая – уносится ветром. Из-за этого в округе не образуется сырости, тумана и обледенений в зимнее время, хотя возможно появление льда вокруг оросительных устройств.

Градирни служили для добычи соли выпариванием. В настоящее время эти сооружения используются для незначительного охлаждения теплой воды. «Незначительное» означает, что после градирни вода не становится ледяной, как в чиллере (+7 градусов) . Температура поступающей воды в градирню — около 40-50 градусов, после градирни — 25-30 градусов (в лучшем случае) .

Фото 2.

Необходимость охлаждать теплую воду возникает, если того требует технологический процесс на производстве или в случае охлаждения воды для чиллера с водяным конденсатором.

Градирни бывают двух типов: собственно градирни и «сухие градирни» (« drycooler » / «драйкулер») .

ТЭC, АЭС, промышленные предприятия потребляют огромное количество технической воды, прежде всего, для охлаждения узлов и агрегатов. Вода при этом, естественно, нагревается. Поскольку зачастую вода двигается по замкнутому контуру (т. е. не сливается в реку, а снова идет для охлаждения агрегатов) , ее следует охладить. Это нужно, прежде всего, для повышения эффективности охлаждения — чем холоднее вода, тем лучше она будет охлаждать оборудование.

Для целей частичного охлаждения воды применяются градирни.

Фото 3.

Принцип работы градирни достаточно прост. Процесс охлаждения в градирнях происходит за счет частичного испарения воды и теплообмена с воздухом. Вода в градирне стекает по оросителю сбегает каплями или тонкой плёнкой. В это время вдоль оросителя проходят потоки воздуха. существует такая закономерность: в градирнях при испарении 1 % воды температура оставшейся понижается на 6 С. Потеря жидкости восполняется за счет внешнего источника. Причем свежая вода при необходимости подвергается обработке (фильтрации).

Наиболее сложным элементом башенной градирни является вытяжная башня, конструкция которой в основном определяется материалом, из которого ее сооружают.

Фото 4.

Типы градирен

Фото 5.

Башенную градирню целесообразно использовать на больших промышленных предприятиях. Площадь сечения башни должна занимать не менее 30—40% площади оросителя. Башни градирен средней и малой производительности могут иметь очень разнообразную форму: цилиндрическую, усеченного конуса или в виде усеченной многогранной пирамиды. Башенные градирни обычно выполняются в виде оболочек гиперболической формы, которая оптимальна по условиям внутренней аэродинамики и устойчивости.

Вытяжные башни работают в очень тяжелых условиях: оболочка башен находится под воздействием влажного теплого воздуха в градирне и холодного воздуха снаружи в зимний период, на внутренних поверхностях образуется конденсат. Таким образом, важен выбор материала.
В башенных градирнях конвекция воздуха осуществляется за счет естественной тяги или ветра. Высота градирен, изготовленных из бетона, может достигать 100 метров. Площадь орошения в таком случае будет достигать 3500 кв.м. В основном, башенные градирни используются для охлаждения больших объемов воды ТЭС или АЭС.

Плюсы башенных градирен:

  • экономичность (не нужна электроэнергия);
  • простота эксплуатации;
  • размещение близко к промышленному объекту.

Минусы:

  • большая площадь для постройки;
  • большая стоимость.

Фото 6.

Схемы башенных градирен с различным характером движения воздуха в оросителе приведены на рис. Оросительные устройства во всех приведенных градирнях выполняют капельного, капельно-пленочного или пленочного типа. В настоящее время в основном строят градирни с пленочными и капельно-пленочными оросителями с противоточным движением воздуха, обладающие наибольшей охлаждающей способностью.


Рис. Схемы башенных градирен с различным характером движения воздуха
а — с поперечным; б — с поперечно-противоточным; в — с противоточным

Фото 7.

Опыт применения железобетона в градирнях показывает, что оболочки башен вследствие насыщения бетона изнутри влагой и многократного замерзания и оттаивания его под влиянием температур наружного воздуха в зимний период интенсивно разрушаются. Металлические каркасно-обшивочные башни строят в районах с суровым зимним климатом. Они имеют пирамидальную форму с основанием в виде многоугольника или квадрата.

Деревянный каркас используют в градирнях, имеющих небольшую площадь.

Фото 8.

форма поверхности которую описывает трубу в трехмерном пространстве называется параболический гиперболоид — поверхность второго порядка! Вода сбрасывается в фокусе фигуры и эффективность этой формы вычислена математически — то есть тот самый уникальный случай когда была сначал теория математическая, а потом практика

Ну а вот как там все выглядит внутри:

Фото 9.

Фото 10.

Фото 11.

Фото 12.

Фото 13.

Фото 14.

Фото 15.

Фото 16.

Фото 17.

Фото 19.

Фото 20.

Фото 21.

Фото 26.

Фото 27.


Москва. Фотография Кирилла Умрихина

Давайте осмотрим с вам еще несколько интересных сооружений : вот например Как Китай реки поворачивает, а вот Памятник из танков. Посмотрите еще как выглядит Самая крутая железная дорога в мире
