Экраны шумозащитные

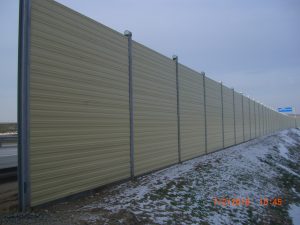

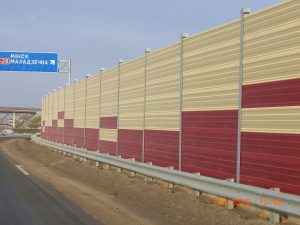

Экраны шумозащитные предназначены для снижения шума транспортных потоков на прилегающие территории вдоль автомагистралей и железнодорожных путей.

Экраны шумозащитные предназначены для применения при проектировании и строительстве, реконструкции и капитальном ремонте автомобильных дорог, а так же для ограждения железнодорожных магистралей, строительных площадок, промышленного оборудования и иных источников шума.

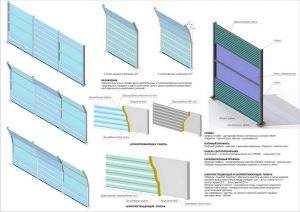

Экраны шумозащитные представляют собой сборно-разборную конструкцию, состоящую из стоек и акустических панелей.

В зависимости от типа панелей экраны шумозащитные подразделяются на:

• шумоотражающие;
• шумопоглощающие;
• комбинированные.

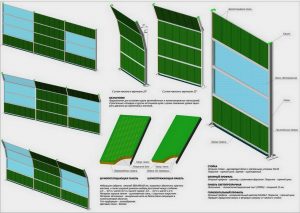

Акустические панели, применяемые в экранах, подразделяются по типу на:

• сэндвич панель с оцинкованным перфолистом;
• сэндвич панель с оцинкованным листом;
• сэндвич панель с профилированным оцинкованным перфолистом;
• сэндвич панель с профилированным оцинкованным листом;
• сэндвич панель с профилированным ПВХ листом;
• сэндвич панель с Z-lock соединением;
• железобетонная плита.

Стойки, применяемые в экранах шумозащитных, подразделяются по типу на:

• прямые;
• с углом наклона к вертикали 22 о ;
• с углом наклона к вертикали 25 о .

Подбор конструкции экрана осуществляется по требованиям заказчика исходя из экономических и эстетических соображений.

Стойки экранов имеют фланец с монтажными отверстиями под шпильки крепления стоек к фундаменту. Для соединения панелей к стойкам, а также стоек к фундаментам применяются болты по ГОСТ 7798 и гайки по ГОСТ 5915.

Акустические характеристики панелей, применяемых в конструкциях экранов, соответствуют требованиям ГОСТ 23499, ТКП 45-2.04-127.

Защитное покрытие стоек экранов шумозащитных и каркасов панелей – методом горячего цинкования, соответствует требованиям ГОСТ 9.307. Толщина защитного покрытия устанавливается по согласованию с заказчиком. Возможно термодиффузионное покрытие крепежных изделий по ГОСТ Р 9.316 (класс покрытия 12). Дополнительное защитное покрытие на панели не наносится, так как они изготавливаются из оцинкованных листов или ПВХ листов.

Цвет панелей по согласованию с заказчиком определяется из цветовой гаммы RaColor.

Почему шумозащитные экраны не защищают от шума

Вот причина, по которой вы слышите машины даже через шумозащитные экраны

Шумозащитные экраны с годами стали привычным антуражем, расставленным вдоль загруженных магистралей. Их можно увидеть как в городе, так и за городом – вдоль загруженных магистралей, защищающих жителей поселков от нескончаемого гула вечно спешащего автотранспорта. Применяют экраны и около железнодорожных насыпей. Обитые жестью, пластиковые, комбинированные, прямые, как заборы, и вогнутые внутрь. В общем, они совершенно разные, но применяются с единой целью – оставить шум внутри, не дать ему распространиться на километры по периметру.

Но задавались ли вы вопросом: «Защищают ли звукопоглощающие экраны людей от досаждающих звуков?» На самом деле вопрос отнюдь не праздный и не странный. Вот мое личное наблюдение.

На прошлых выходных я отправился в одно уютное местечко в ближайшем Подмосковье. Коттеджный поселок, стоящий в живописной низине, а вокруг него лес, озера, извилистая речка, ягоды, птички поют, и грибы в неимоверных количествах после обильных дождей, которыми наградила природа жителей центральных областей. Благодать! Но вот беда: в трехстах метрах проходит трасса и шум от нее вполне отчетливо доносится до домов. Жужжат машины и днем и ночью, портя всю «малину» отдыха. Даже землянику собирать мешают.

Причем если подойти к озерцу, которое находится буквально в паре десятков метров от трассы, шелест колес по асфальту и звук работающих двигателей определенно слышатся меньше. Как так получается? Очень странный эффект! Догадки, конечно, были, но напрягать мозги в выходные было лень, поэтому, уехав обратно в Москву, несколько дней к ряду я даже не вспоминал о внезапно появившейся тайне.

Но бывают же совпадения в этой жизни. Оказывается, с подобным явлением столкнулся не только я, но и жители частных домов в Подмосковье. Феномен можно обнаружить везде, а его изучением даже занимаются специалисты. Статью об этом написали на одном американском автомобильном сайте, и после ее прочтения вся мозаика сложилась в моей голове. Спешу поделиться данными с нашими читателями.

Все дело в физике распространения звуковой волны. Вот как расходится звук согласно графику, основанному на данных Департамента транспорта штата Висконсин:

Как видно на графике, наиболее эффективно работа заграждения прослеживается на максимальном приближении к барьеру. При этом стоять нужно непосредственно за ним. На определенном расстоянии, примерно до 80 метров в низине, плотный забор действительно будет уменьшать звук. Хотя, как видно на представленном графике, его эффективность на расстоянии до 100 метров будет постоянно уменьшаться. То есть звук в 100 метрах за забором будет слышаться отчетливее.

Но самое интересное начнет происходить над кромкой забора. Оказывается, при определенных углах атаки звуковой волны шум от дороги может даже усиливаться!

Тому есть объяснение:

Поскольку шум распространяется волнами, а не прямолинейно, звук может действительно «перепрыгивать» стену. Вот почему даже за высокими 5-метровыми барьерами жители стоящих на удалении кварталов могут отчетливо слышать шум движущегося транспорта.

Часть звуковой волны поглощается, часть отражается от стены, а часть передается через твердую поверхность пластиковой или жестяной стенки. Некоторая часть звука поднимается выше барьера и дифрагирует (отклоняется от законов геометрической оптики при распространении волн), в итоге попадая в приемник, то есть в наши с вами уши.

При определенных погодных условиях звук на расстоянии может даже усиливаться. Это легко проверить, если встать с наветренной стороны. Звук будет доходить до вас четче, кроме того он будет громче в среднем на 5 децибел.

А вот, например, ранним утром, когда земля еще прохладная, а окружающий воздух начинает прогреваться, звуковая волна, обычно отталкиваемая от поверхности земли вверх, наоборот, будет проходить ниже. В соответствии с законами физики она будет преломляться вниз, в результате чего человек, стоящий на удалении в 150-300 метрах, также будет слышать его более отчетливо.

Те же, кто находится на возвышенности или на верхних этажах зданий, будут получать еще больше звуковых волн в свои уши. Им повезло меньше всего.

На шумозащитные экраны государство тратит сотни миллионов рублей. Вбив в поиск запрос «стоимость шумозащитного барьера» и перейдя по первой же ссылке компании, занимающейся установкой подобных ограждений, я обнаружил, что ценник на них «кусается». Средняя стоимость 100-метрового участка шумозащитного ограждения составляет почти 2 млн. рублей. Это если учитывать, что высота заборчика составит 3 метра. Экран из тех же материалов длиной 100 метров, но высотой 8 метров, будет стоить в три раза дороже.

Поскольку это именно «средняя стоимость», можно предположить, что более прогрессивные системы подавления шума, например не звукоотталкивающие экраны, а шумопоглощающие панели, обходятся значительно дороже. Последние, кстати, крайне эффективны. То есть забор длиной примерно километр обойдется в 61 млн. рублей. 1 миллион долларов! А вторая сторона дороги? Хм, недешевое удовольствие.

Но знаете, что странно? Оказывается, есть немало иных инженерных сооружений, которые готовы подавлять шум не хуже стенок вдоль дорог, но стоят они дешевле. Эксперты по всему миру уже не раз заводили об этом разговор.

Например, мелкозернистый асфальт значительно снижает шум от автомобильных шин (его еще называют «тихой дорогой»). Наверное, замечали, что едешь по некоторым шоссе и шелеста покрышек на нем практически не слышно? Вот это именно оно:

Асфальтовое покрытие – лишь одно из возможных решений. Вот другое, под названием «4Silence». Разработано в Нидерландах, способно поглощать шум при помощи углублений на обочине:

В общем, варианты есть. Кстати, вот как работают шумопоглощающие панели:

Шумозащитные Экраны

Шумозащитные экраны предназначены для защиты от вредного воздействия звука, которое исходит от строительных площадок, железной дороги, промышленных предприятий и других источников сильного шума. При выборе акустического экрана в Минске следует учесть перепады дорожного полотна, повороты, подъемы или спуски, а также особенности местности.

Шумоотражающие экраны особенности

Форму изделия определяет стойка, которая является несущей конструкцией из металла. Она выдерживает основную нагрузку. Сверху покрыта горячим цинком, защищающим поверхность от воздействия коррозии. Толщина верхнего слоя составляет не меньше 80 мкм. Особенности:

1. Вдоль стойки расположены пазы, которые фиксируют экраны.
2. Внизу есть фланец, позволяющий крепить к основанию.
3. Вверху находятся ограничители, фиксирующие экран.
4. На стойках в верхней части монтируются крышки, защищающие стойки от проникновения осадков, мусора.
5. Звукопоглощение составляет 90%, изоляция звука 33 дБ.
6. Ограждения прозрачные, тонированные, непрозрачные, выбор производится в зависимости от необходимой степени прозрачности в Минске (оргстекло, сотовый поликарбонат, перфорированные металлические листы).

Панели представляют собой многослойное изделие, которое можно заказать в интернет-магазине Терол Торг с доставкой.

Ассортимент

Антивандальные панели отличаются отсутствием перфорированной обшивки, расположенной с лицевой стороны. Это делает материал устойчивым к повреждениям, цена доступная. Монтируются рядом с дорожным полотном или землей.

Светопрозрачные панели представляют раму, выполненную из оцинкованного металла 2 мм. Окрасить их можно в любой цвет из каталога RAL. В раме располагается прозрачный материал: триплекс, стекло, монолитный поликарбонат.

Шумоизоляционные экраны выполнены из оцинкованного металла, имеющего толщину от 0,7 мм до 1,2 мм. Затем покрывается полимером в любом цвете. Они могут быть без перфорации и с ней, что увеличивает коэффициент поглощения. Конструкция имеет форму короба, который наполнен минеральной ватой, расположенной в гидроизоляционной пленке (плотность 75 – 175 кг/м3).

Звукоотражающие экраны производятся из акрилового стекла, монолитного поликарбоната с прочностью не меньше 60 Мпа, а способностью пропускать свет 88%. Благодаря этому не исключается обозрение, но отсутствует туннельный эффект, стоимость приемлемая.

Существует продажа комбинированных экранов, содержащих шумопоглащающие панели и шумоотражающие кассеты. Можно на сайте купить шумозащитный экран со звукоизоляцией до 41 дБ. Плюсы:

• гарантия эффективности 25 лет;
• сопротивление ветровым нагрузкам;
• различные варианты исполнения;
• доставка по городу бесплатная;
• проектирование по требованию заказчика.

Благодаря таким конструкциям можно решить вопрос защиты от шума, главными причинами которыми являются шумные автомобильные магистрали или другие источники шума, влияющего на здоровье человека.

Шумозащитный экран

ПрофМеталлГрупп выполняет полный комплекс работ по шумозащите: акустический расчёт, проектирование шумозащитных экранов, строительство фундамента, изготовление шумозащитных панелей и металлоконструкций, монтаж шумозащитного экрана.

Если вы проектная организация, по вашему запросу мы предоставим вам всю необходимую техническую информацию по выпускаемым нами шумопоглощающим и шумоотражающим панелям и по конструктивным особенностям металлокаркасов шумозащитных экранов ПрофМеталлГрупп.

Если вы строительная организация, по вашему проекту или техническому заданию мы в кратчайшие сроки рассчитаем необходимые вам материалы, предоставим монтажные схемы и инструкции по установке шумозащитных акустических барьеров ПрофМеталлГрупп.

Шумозащитные экраны используются для снижения воздушного шума транспортных потоков – железные дороги, автотрассы, аэропорты. А также снижения шума в помещениях промышленных зданий с шумными производствами, защиты от шума строительных участков, установок вентиляции и кондиционирования.

Основная характеристика шумозащитного экрана – это степень понижения уровня шума, данная характеристика измеряется в децибелах. Измеряется специальным прибором шумомером Шумомер. ПрофМеталлГрупп . Наши шумозащитные экраны понижают уровень шума в среднем на 25-30 децибел. Максимальный уровень понижения шума – до 39децибел.

Шумоотражающий экран со сплошными шумоотражающими панелями (огнестойкими панелями) может использоваться в качестве наружных, панельно-каркасных, не несущих, свободно стоящих противопожарных стен, выполняющих функцию тепловых экранов при пожаре и компенсирующих недостаточную ширину противопожарных разрывов между зданиями и сооружениями.

Кроме выполнения своей основной задачи – защиты от шумовой нагрузки населённой территории, шумопоглощающие экраны являются частью пейзажа, поэтому должны иметь привлекательный внешний вид и органично вписываться в архитектурную композицию окружающей среды.

Шумозащитные экраны делятся по принципу действия на:

• шумоотражающие
• шумопоглощающие
• комбинированные

фото шумозащитных экранов

Шумопоглощающая панель

Шумоизолирующая панель шумоизоляционная

Шумозащитная панель акустическая

Шумопоглощающий экран

Главное отличие шумопоглощающего экрана состоит в том, что в его составе применяются специальные шумопоглощающие акустические панели с перфорацией. Шумопоглощающие панели, принимая на себя звуковую волну, пропускают её внутрь панели через отверстия в фасадной стороне, где кинетическая энергия звуковой волны поглощается специальным акустическим материалом.

Шумопоглощающие экраны в основном используются там, где необходима защита от шума без ущерба для противоположной от экрана стороны. Например, при возведении экрана вдоль автомобильной или железной дороги, чтобы отражённая звуковая волна не возвращалась к автомобилям или поездам.

Шумоотражающий экран 001

Шумоотражающий экран 029

Шумозащитные козырьки

Прозрачный шумозащитный экран ПрофМеталлГрупп

Чертёж прозрачного звукоизоляционного экрана

Экран прозрачный из поликарбоната

Шумоотражающий экран

Шумоотражающий экран в отличие от звукопоглощающего звуковую волну не поглощает, а, отражая большую её часть, возвращает в сторону источника шума. Поэтому источник шума и в целом противоположная от защищаемого объекта сторона испытывает повышенную звуковую нагрузку. Для защищаемого объекта коэффициент звукоизоляции этих экранов существенно не отличается.

Шумоотражающий экран может быть непрозрачным, тогда он будет состоять из сплошных металлических шумоотражающих панелей, прозрачным, тогда он будет выполнен из шумоотражающих панелей на основе монолитного полиметилметакрилатного стекла или поликарбоната, и полупрозрачным – из сотового поликарбоната. Шумозащитный забор из сотового поликарбоната самый дешёвый из светопрозрачных звукоизоляционных экранов, но и наименее эффективный. Сотовый поликарбонат – достаточно лёгкий материал, он позволяет устанавливать шумозащитные козырьки на уже существующих шумозащитных заборах.

Шумоотражающие экраны на основе сплошных металлических панелей в основном применяются для защиты населённых территорий от шума трансформаторов, компрессорных установок (компрессоров), насосных станций, промышленных кондиционеров, драйкуллеров (сухих охладителей), чиллеров, промышленных вентиляторов. Цена шумоотражающих металлических панелей существенно ниже цены шумопоглощающих панелей с перфорацией, поэтому в местах где это возможно в целях снижения стоимости шумозащитного экрана имеет смысл использование более дешёвых шумоотражающих металлических панелей.

Шумоотражающие экраны из светопрозрачных панелей в основном используются вдоль автомобильных и железных дорог, в случаях, когда необходимо добиться снижения не только шумовой нагрузки, но и построить визуально лёгкую конструкцию, которая не будет закрывать различного вида пейзажи прилегающей местности или нарушать окружающий архитектурный облик.

Комбинированный шумозащитный экран 001

Комбинированный шумозащитный экран 012

Шумозащитный экран с оргстеклом

Экран закруглённый

Чертёж закруглённого щумозащитного забора ПрофМеталлГрупп

Комбинированный экран

Отличительной особенностью комбинированных шумозащитных экранов от шумопоглощающего и шумоотражающего является наличие в нём двух или более видов панелей. Наиболее частое сочетание – шумопоглощающие панели с перфорацией и прозрачные шумоотражающие панели на основе поликарбоната.

При строительстве шумозащитных экранов с использованием шумопоглощающих панелей, вдоль автомобильных дорог и железнодорожных путей рекомендуется добавлять в конструкцию экрана прозрачные панели. Они нужны для того, чтобы улучшить безопасность дорожного движения, там, где непрозрачные стены шумозащитного экрана неблагоприятно воздействуют на видимость и равномерность освещённости дороги. А также для того, чтобы предотвратить препятствие обзору для пользователей дороги, местных жителей, снизить ощущение замкнутости пространства, утомляемость водителей и пассажиров.

Также мы рекомендуем в качестве нижней панели использовать сплошную металлическую звукоизолирующую панель, так как она наиболее защищена от загрязнений и механических повреждений. Кроме того, более низкая цена металлических шумоотражающих панелей позволит снизить общую стоимость шумозащитного экрана. Сфера применения комбинированных экранов аналогична шумопоглощающим и шумоотражающим экранам.
