Лазерные дальномеры: что они собой представляют?

Дальномер. Виды и работа. Применение и как выбрать. Особенности

Дальномер – это прибор, предназначенный для определения расстояния между наблюдателем и удаленным объектом без необходимости приближаться к нему. Он широко используется в геодезии, а также в строительстве, топографии и прочих сферах. Также дальномерами пользуются военные для корректировки огня со снайперского оружия и минометных установок.

Кому пригодится дальномер, и его преимущества над измерительной рулеткой

Применение дальномеров имеет массу преимуществ над традиционными измерительными линейками и рулетками, поскольку дает возможность получить точные данные о расстоянии к объекту за считанные секунды. При этом оператор использующий прибор может находиться на одном месте. Это намного удобней и быстрее. При этом получаются точные показатели с минимальной погрешностью. К примеру, если измерять расстояние между двумя объектами на ландшафте, то при применении обыкновенной измерительной рулетки может возникнуть большая погрешность в связи с наличием на траектории движения неровностей и углублений. Дальномеры проводят измерения по идеально прямой линии, сводя на нет факторы, влияющие на точность.

Применение подобного оборудования в быту неоправданно. Его могут использовать строители, но только те, которые занимаются возведением зданий, а не внутренней отделкой. Стоимость подобного инструмента, а также затраты времени на его выставление, делают его применение для монтажной разметки на стенах неактуальным. В том же случае если необходимо обозначить границы для заливки фундамента или рытья большого котлована для крупных зданий, тогда естественно дальномер будет намного удобнее, чем рулетка.

Также дальномеры часто используют фотографы, которые предпочитают снимать пейзажи. Интересует это оборудование и астрономов, геодезистов, военных и мореплавателей. Это сугубо профессиональный инструмент, который не стоит покупать любителю, планирующему его использование от случая к случаю.

Виды дальномеров по принципу работы

По принципу работы существующие конструкции дальномеров разделяют на две категории:

1. Активные.
2. Пассивные.

Активные наводятся объективом на точку, к которой необходимо измерить расстояние, после чего отправляют на нее световой или звуковой сигнал. Достигнув поверхности предмета, тот отражается и возвращается обратно. Чувствительный элемент прибора улавливает волну и рассчитывает расстояние к объекту на основе времени, которое ушло на ее передвижение.

Активные дальномеры бывают следующих видов:

• Звуковые.
• Световые.
• Лазерные.

Что касается пассивных, то они не посылают никаких сигналов. Определение расстояния осуществляется по совершенно другому принципу. Такие инструменты работают по законам геометрии. С помощью пассивных приборов осуществляется вычисление построенного равнобедренного треугольника, по параметрам которого можно высчитать расстояние.

Пассивные дальномеры бывают:

• Оптические.
• Нитевые.

Ультразвуковой дальномер

Является самым неточным устройством, работающим по активному принципу. Это оборудование имеет схожий метод с тем, что используют для ориентирования дельфины или летучие мыши. Прибор создает звуковую волну, направленную вперед на объект, к которому нужно померить расстояние. При достижении импульсом преграды создается эхо, которое отбивается и попадает на чувствительную часть ультразвукового устройства.

Такие приборы используют звук с высокой частотой около 40 Кгц. Он неуловимый уху человека, поэтому применение подобного дальномера не вызывает никакого дискомфорта. Это сравнительно недорогие устройства, но чтобы ими воспользоваться, необходимо правильно направить импульс, на что уходит время. Конечно, рулеткой мерить намного дольше, но лазерные инструменты более совершенные, чем ультразвуковые.

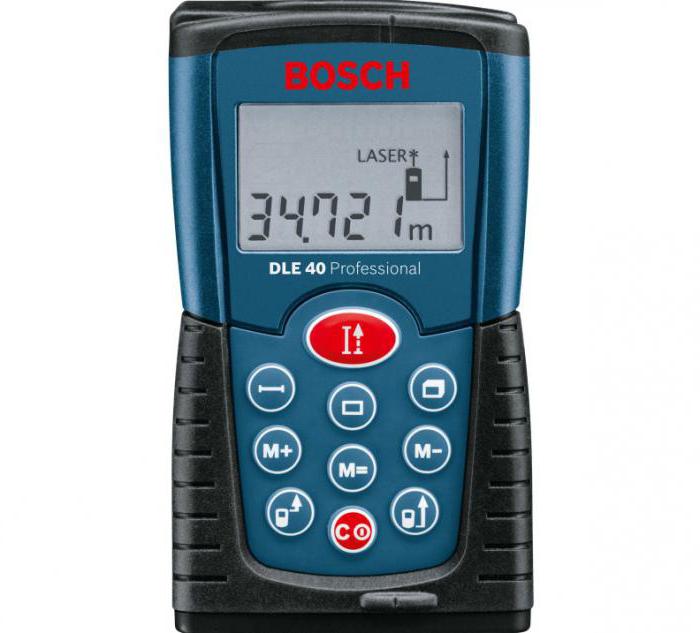

Лазерный дальномер

Один из самых востребованных. Он направляет на объект пучок света, который отбивается и возвращается на чувствительный сенсор устройства. По тому времени, которое уходит на движение пучка света туда и обратно прибор автоматически рассчитывает дистанцию. Таким образом, оператор просто считывает готовые цифровые данные с дисплея.

Такие устройства могут комплектоваться лазером различной мощности. Дальность измерения зависит именно от яркости излучателя. В продаже можно встретить строительные дальномеры с диапазоном действия от 20 до 50 м. Также бывают более мощные устройства, которыми пользуются геодезисты. Лазерные приборы очень надежные, а главное могут ремонтироваться. Практически любая деталь, которая вышла из строя, может быть заменена в сервисном центре.

Лазерные дальномеры являются электронным устройством, которое нуждается в источнике питания. В качестве него может выступать встроенная аккумуляторная батарея или обыкновенные пальчиковые батарейки. В плане экономии лучшее устройство на аккумуляторе, которое можно заряжать от электросети. Себестоимость обеспечения его работы намного ниже, чем при периодической покупке батареек для смены.

Важным преимуществом, которым обладает лазерный дальномер, является возможность измерения расстояния к определенной точке. Инструменты прочих типов такой функции не имеют. Пучок лазерного луча очень тонкий, поэтому он доходит до требуемого участка объекта и отбивается от него обратно. Если поверхность является рельефной, к примеру отвесная скала, то только такое устройство даст возможность получить точные данные.

При использовании лазерного дальномера для измерения расстояния от очень удаленных объектом в несколько сотен метров устройство должно закрепляться на штативе. Дело в том, что дрожание рук при столь значительной дистанции не позволит оборудованию уловить отраженный сигнал, а также изначально направить его прямо в цель. Если же прибор будет закреплен неподвижно, то это позволит избежать подобных факторов влияющих на погрешность.

Точность измерения лазерным дальномером во многом зависит от условий, в которых осуществляется работа. Под открытым небом при хорошем солнечном освещении устройство теряет свою чувствительность, особенно если приходится действовать на большие дистанции. Также оно плохо работает в туман, но эта проблема присуща всем типам дальномеров, поскольку для них нужна прямая видимость.

Оптический дальномер

Работает по пассивному принципу. Такие устройства часто используют геодезисты, поскольку инструмент поддерживает измерения на дальние расстояния. При необходимости осуществлять топографические работы лучше выбрать оборудование этого типа. Такие приборы работают по всем известной теореме Пифагора, которая является одной из самых главных в геометрии.

Подобные инструменты не имеют датчика, который автоматически определяет расстояние. Смотря в окуляр оптического дальномера нужно визуально зафиксировать данные специальной шкалы, поэтому получение погрешности является неизбежной.

Хотя оптические дальномеры и весьма удачный вариант для дальних измерений, но если нужно померить дистанцию до отвесного объекта с рельефной поверхностью, к примеру отвесной скальной стены, то при взгляде через зрительную трубку данная поверхность будет выглядеть обычной плоскостью. В результате полученные параметры дистанции будут иметь значительную погрешность и показания расстояния в целом, а не к определенной точке отсчета.

Оптические дальномеры бывают монокулярными и стереоскопическими. Их принцип работы немного отличается, поскольку первые позволяют вычислять расстояние используя геометрические формулы для прямоугольного треугольника, а вторые для равнобедренного. Монокуляр стоит дешевле, чем дальномер с двумя зрительными трубками. Кроме этого он менее удобен, поскольку вызывает утомление оператора. Смотреть через стереоскопические дальномеры комфортнее, а кроме этого они способны определить расстояние до движущегося объекта.

Нитевый дальномер

Работает схожим принципом с оптическим. Для осуществления измерения применяются геометрические вычисления. Устройство применяется со специальной рейкой с нанесенной на нее шкалой делением в 2 см. Она переносится к той точке, до которой необходимо измерить расстояние. Планка устанавливается горизонтально. Она укапывается в грунт или поддерживается специальными подставками. В крайнем случае ее может удерживать напарник руками. После того как рейка установлена необходимо вернуться к точке от которой нужно провести измерение и посмотреть на шкалу планки через объектив устройства. Его зрительная труба имеет установленные тонкие горизонтальные нити. Просматривая через глазки дальномера нужно подсчитать, сколько делений на шкале планки помещается между двумя линиями. После получения данных остается провести расчет по специальной табличке или формуле, в зависимости от желания.

Такое оборудование является довольно точным, но весьма неудобным. Дело в том, что при его применении в любом случае придется отправиться к объекту, к которому нужно померить дистанцию, чтобы установить рейку со шкалой. После необходимо будет вернуться к устройству и посмотреть через зрительную трубку. Если речь идет о расстояниях в несколько сотен метров, то подобные переходы заберут много времени и сил. В связи с этим специалисты, которые пользуются подобными дальномерами, обычно действуют с напарником. Оборудование других типов позволяет работать одному.

Что такое дальномер? Его назначение, виды, характеристики и выбор

Измерение расстояния до объектов – часть исследовательской, строительной, геодезической, хозяйственной и бытовой сфер человеческой деятельности. Подобные задачи решает дальномер – инструмент, представленный множеством видов и вариантов исполнения, о которых рассказано в данной статье.

В военном деле прибор тоже играет не последнюю роль, в частности, используется в системах наведения.

Что такое дальномер для бытовых и строительных задач?

По сути это электронный аналог рулетки, но более точный и функциональный.

Для чего нужен этот прибор дома, если есть простые и дешевые измерительные инструменты?

Ответ прост – дальномер справляется с большинством задач, где требуется измерить расстояния между удаленными объектами моментально, что не под силу даже самым продвинутым рулеткам.

Назначение дальномера

Основная задача дальномера – определение расстояния до заданного объекта.

При этом прибор выполняет очень точные замеры, а главное – делает это предельно быстро.

Главное преимущество перед подобными инструментами – возможность вычислить расстояние до недоступного объекта.

Используется при проведении геодезических работ различной сложности, для разметки на строительных площадках, в мореходстве и военном деле, астрономии, фотографии и других областях.

В быту часто используются строительные дальномеры – лазерные приборы, которые сегодня должен иметь каждый уважающий себя мастер.

Относительно высокая стоимость полностью оправдывается скоростью и точностью измерений, а также удобством работы.

Устройство и характеристики

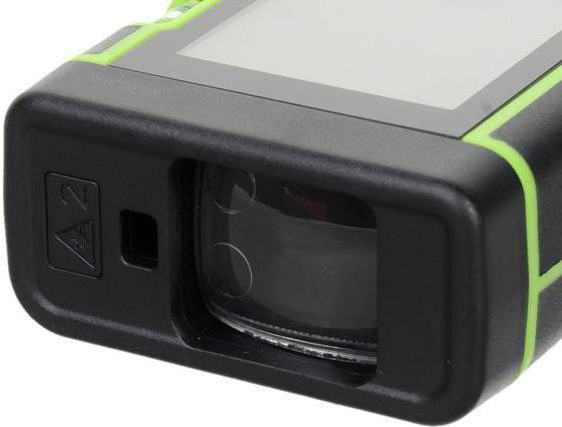

Простейший лазерный бытовой дальномер состоит из приемника и излучателя.

Оба компонента собраны в корпусе, на котором расположен дисплей и кнопки управления.

Последние могут отличаться для каждой выбранной модели.

Среди дополнений наиболее часто встречаются:

• Уклономер;
• Таймер;
• Различные арифметические операции;
• Выбор точки отсчета (нулевой точки) и др.

Принцип работы лазерного прибора заключается в определении времени, за которое световой луч, посланный базой, вернется обратно, будучи отраженным.

За фиксацию момента приема отвечает специальный датчик, а полученный результат выводится в цифровом значении на экране прибора.

Простейшие модели выполняют измерения с точностью до 3 мм, в то время как для профессиональных вариантов, показатель погрешности не превышает 1,5 мм.

Определяющей характеристикой также является дальность работы, которая полностью зависит от конкретной модели.

В большинстве случаев этот показатель не превышает 200 м.

Уличные лазерные дальномеры при измерении расстояний до 300 м в работе требуют наличия отражающей пластины и видоискателя.

Стандарты некоторых видов дальномерных приборов регламентированы ГОСТом.

Часть из них нормирована еще при СССР.

С появлением новых типов измерений начали фиксироваться и новые стандарты.

Например, для геодезических приборов существует ГОСТ 21830 – 76, вступивший в силу в 1976 году, а для лазерных спутниковых устройств с 2017 года ГОСТ Р 8.913-2016.

Материал

Корпус лазерного дальномера изготавливается из ударопрочного пластика.

Устойчивость к механическим воздействиям повышают прорезиненные вставки и накладки, которые дополнительно препятствуют скольжению.

Подобные материалы применяется и при изготовлении оптических вариантов прибора.

Также корпус имеет важный параметр – класс защиты, который указывается в буквенно-цифровой кодировке, и свидетельствует о степени защищенности внутренних элементов от проникновения инородных частиц и влаги.

Наиболее распространен IP54, где цифры “5” говорит о том, что в прибор могут проникнуть мелкие частицы пыли, но это не отразится на работоспособности прибора.

А маркировка “4” говорит о невосприимчивости к водным брызгам.

Размеры и вес

В зависимости от типа прибора, его размер колеблется от нескольких сантиметров до нескольких метров (устаревшие оптические модели, которые более не используются).

Средние габариты типового лазерного устройства составляют порядка 120х55х35.

Все зависит от формы корпуса, который производители стремятся сделать эргономичным.

На самом деле, по размерам инструмент схож с мобильным телефоном.

При этом вес составляет порядка 100 – 200 грамм.

Поверка дальномера

Согласно нормативной базе, периодичность поверки лазерных дальномеров составляет 1 раз в год.

При этом параметр иногда устанавливается для конкретной модели и самим производителем.

Поверка, также, выполняется в следующих случаях:

• Если прибор новый и в будущем будет использоваться по прямому назначению.
• Когда предполагается проведение специализированных работ различного плана.
• Если условия транспортировки или хранения были некорректны, что привело к подозрению на появление дефектов.
• По предписанию государственных органов.
• По собственному желанию владельца.

После прохождения данной процедуры выдается соответствующий документ на прибор, с указанием всех необходимых параметров.

Как и где сделать поверку?

Поверка дальномера производится в следующей очередности:

• Внешний осмотр, позволяющий найти заметные дефекты.
• Проверка в работе – оценивается эффективность функционирования отдельных узлов. Применяются контрольные приборы высокой точности.
• Первичная проверка – определяется рабочая длина волны лазера, его мощность, диаметр луча.

Поверки выполняются специалистами метрологических компаний, имеющих соответствующий сертификат.

Виды дальномеров, их возможности и цена

Все дальномеры по принципу работы делятся на два больших класса: активные и пассивные.

Приборы первой группы определяют расстояние на основе измерений времени прохождения сигнала, отраженного от препятствия, между излучателем и приемником, при известной скорости его распространения.

Пассивные варианты измеряют расстояние путем расчета высоты равнобедренного треугольника, при известной базе (расстояние между объектами дальномера) или противоположному острому углу.

К активной категории относятся следующие приборы:

Звуковой

Устройство работает на основе магнитострикционного или пьезоэлектрического преобразователя.

Ультразвуковой прибор рассчитывает расстояние при условии известной скорости распространения электромагнитной волны в конкретной среде. Для воздуха приблизительно 340 м/с.

Световой

По принципу работы различают фазовый и импульсный дальномеры.

Лазерный

Наиболее популярный вариант в строительстве и бытовом применении.

Простейшие рулетки — дальномеры обойдутся покупателю в 2 – 3 тыс. рублей, а профессиональный инструмент не редко стоит более 50 тыс. рублей.

К пассивной категории относятся:

Оптические дальномеры

Измеряющие расстояние при помощи оптического параллакса. Яркий пример – дальномерный фотоаппарат.

• Выполняющие измерения по сопоставлению объекта образцу, например, нитяной дальномер.

По назначению приборы делятся на множество подвидов, большинство из которых легко найти в свободной продаже:

Военный

Обычно тяжелый габаритный инфракрасный прибор, способный учитывать азимут, угол наклона, длину или высоту мишени.

Некоторые ручные ИК–дальномеры способны работать с расстояниями до 25 км, а более мощные идут в стационарной компоновке, монтируются на платформе или штативе, снабжаются модулями с дневным наблюдательным оборудованием, ПНВ, и тепловыми приборами.

Геодезический

В большинстве случаев это оптический нитяной дальномер. Цена – от 3 тыс. рублей.

Также существуют модели и с дополнительными функциями, которые стоят заметно дороже.

Промышленный

Как правило, оптический электронный прибор, предназначенный для работы с объектами белого цвета.

Стоимость – от 100 тыс. рублей.

Для охоты

Разнообразие моделей и компоновок действительно впечатляет, а большая часть из них представляет собой встроенный модуль различного оптического оборудования.

Среди них и прицел с дальномером, который перешел в гражданское использование, как военная разработка, и бинокли ночного видения с дальномером.

Самостоятельные лазерные приборы для удобства наведения имеют видоискатель с увеличением в 6 и более раз.

Стоимость – от 10 тыс. рублей.

Для рыбалки

В основном это легкий и компактный дальномер-монокуляр, часто совмещенный с прибором ночного видения.

Цена – от 6 тыс. рублей.

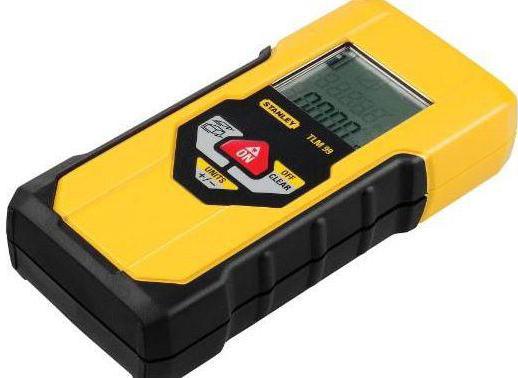

Строительный

Компактный лазерный прибор, который часто называют лазерной рулеткой.

Различают как бытовые, так и профессиональные модели с расширенным функционалом, например, со встроенным угломером.

Питается от нескольких пальчиковых батареек.

Зачастую лазерный дальномер с уровнем электронного типа, используемый в строительстве, способен измерять расстояния до 30 – 40 м.

Проводя замеры при ярком естественном освещении, лазерный луч практически не заметен на больших дистанциях, а значит, наведение на конкретную точку затруднительно.

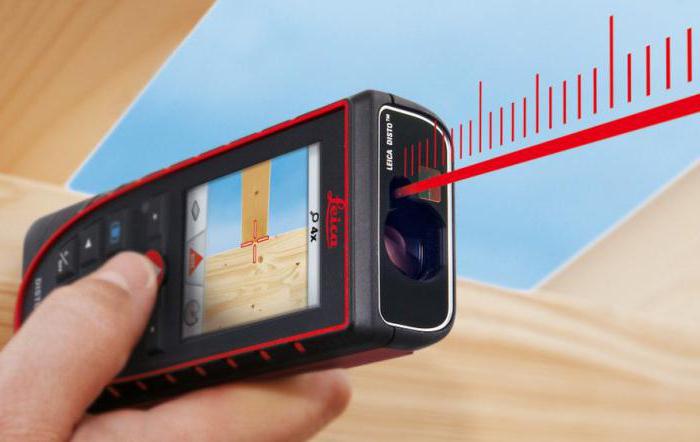

Ситуацию спасает дальномер с камерой, который выводит картинку на дисплей устройства.

Прибор с видеокамерой позволяет точно навести лазерный луч в необходимую точку за счет перекрестия, отображаемого на экране, словно на прицеле.

Стоимость – от 2,5 тыс. рублей.

Приложения на смартфон

К отдельной категории относятся специальные приложения, устанавливаемые на “андроид”.

Для высокоточных измерений подобное ПО не годится, но дециметровой точности вполне достаточно для, например, туристических нужд.

Программа в телефоне совершает тригонометрические вычисления при известном угле наклона и высоте смартфона над землей.

Для примера, если измерить высоту от пола до плеча, а затем занести этот показатель в соответствующую строку ПО для андроид, достаточно будет каждый раз держать устройство на уровне плеч.

За определения угла наклона отвечает встроенный датчик в смартфоне.

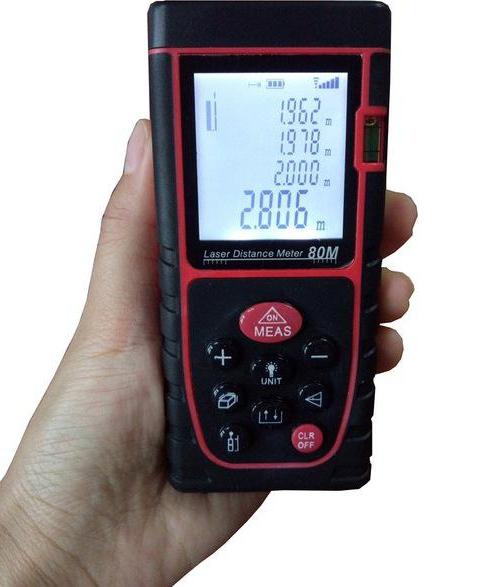

С функциями электронной рулетки в быту отлично справляются китайские дальномеры.

Среди моделей попадаются достойные, способные проводить измерения с высокой точностью, к тому же, оснащенные дополнениями, сравнимыми с профессиональными приборами.

Дальномер из Китая, при аналогичных характеристиках, стоить будет намного дешевле аналогов, производимых именитыми брэндами.

Для гольфа

Кроме перечисленных выше моделей существуют дальномеры для гольфа.

Такие приборы обладают дополнительными функциями необходимыми при игре в гольф.

Их стоимость в среднем от 15000 – 50000 руб., в зависимости от бренда и функциональных возможностей.

Какой дальномер лучше и как его выбрать?

Выбор дальномера основывается на задачах, которые он должен выполнять, а также на его технических характеристиках:

Профессиональный инструмент применяется при работе со сложными объектами в условиях жесткой эксплуатации, в то время как для простых задач, например, косметического ремонта, подойдет бытовой вариант.

Некоторые современные лазерные модели способны измерять расстояния до 200 м.

Для домашнего ремонта или небольших строительных площадок достаточным будет показатель 20 – 50 м.

Большая часть приборов имеет погрешность, не превышающую 2 мм, чего вполне достаточно для многих бытовых и даже профессиональных строительных работ.

Как правило, для бытовых дальномеров производителями предусмотрена гарантия 1 – 2 года, для профессиональных – 2 – 3 года.

Перед покупкой следует уточнить, есть ли поблизости соответствующие сервисные центры.

Прибор должен удобно лежать в руке, иметь небольшой вес и не выскальзывать при эксплуатации.

Чем инструмент компактнее, тем удобнее им пользоваться.

Что нужно знать о дальномерах?

Наличие каждой дополнительной функции повышает стоимость дальномера, а некоторые из них необходимы в конкретных условиях:

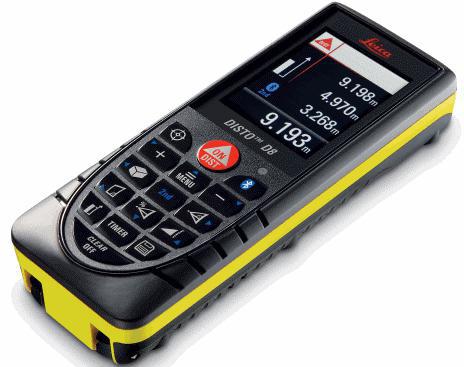

• Bluetooth – технология для беспроводной передачи данных, позволяющая переносить результаты замеров на компьютер или смартфон без прямого подключения.

• Скобы откидного типа – для выполнения измерений от внутренних углов.

• Возможность вычислять объемы и площади. Функция полезна, например, при проведении косметического ремонта помещений.

• Память – требуется для хранения величин, которые могут участвовать при вычислениях расстояний.

• Оптический визир – при работе на ярком солнце удобное дополнение, так как позволяет визуализировать точку лазера.

Производители дальномеров

Качественные лазерные приборы выпускаются компаниями:

Приборы китайского производства намного дешевле европейских, но они не отличаются надежностью, а большая их часть подходит только для бытового применения.

Дальномер лазерный интересный принцип работы и критерии выбора

Электронный прибор, позволяющий определить расстояние до объекта дистанционно, называется лазерным дальномером или рулеткой. Свое применение устройства нашли не только в строительстве, но и других сферах, например, ландшафтный дизайн, военная промышленность, инженерная деятельность и т.п. Если запланирован ремонт в доме или строительство пристройки, то как выбрать лазерную рулетку, задаются многие, кто хочет упростить и ускорить выполнение работ.

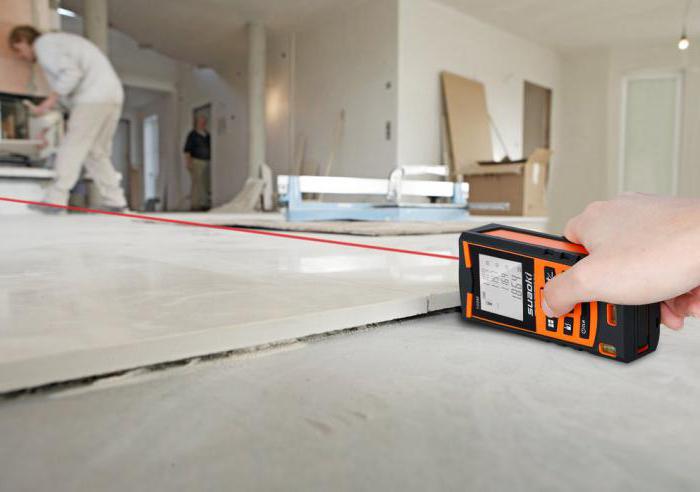

Лазерная рулетка и ее назначение

Лазерная линейка — это третье название оптического электронного прибора для измерения расстояний между двумя точками. Главным его назначением является замер длины от одного объекта к другому. Этот инструмент предназначен для облегчения труда при проведении измерительных работ. Главное удобство дальномера в том, что он исключается необходимость применения механических рулеток, линеек и прочих устройств, измерения которыми требуют помощи напарника.

Лазерные рулетки меряют длину дистанционно, то есть мастеру достаточно направить их на поверхность, расстояние до которой надо узнать, и считать показания на дисплее устройства. Если в квартире измерить длину не трудно обычной рулеткой, то на больших расстояниях прибору нет равных.

Дальномером инструмент называют, так как он позволяет измерять протяженность на большие расстояния, облегчая тем самым физический труд человека. Это удобно, когда надо узнать длину пролета между колодцами телефонной канализации, определить протяженность труб и теплоцентралей, а также выявить промежуток между стенками. Измеритель длины можно применять не только для того, чтобы узнать расстояние между двумя точками, но еще и для реализации следующих задач:

• Вычисление площади помещения. Дальномер автоматически осуществляет расчет, для чего надо указать соответствующие данные — длину, ширину и высоту
• Выявление объема помещения или соответствующих объектов, например, бочки, баки и прочие виды тары
• Произвести вычисления по теореме Пифагора

По конструкции лазерный дальномер — это устройство, основу которого представляет светодиодный излучатель. Это красная или зеленая точка, которая проецируется на измеряемую поверхность. Расстояние измеряется по длине луча. Показания отображаются в понятном для человека виде на ЖК-дисплее. На пульте управления имеются кнопки управления, позволяющие осуществлять переключения режимов.

На панели управления можно выбрать единицы измерений — сантиметры, миллиметры, дециметры и метры. Дополнительно устройства могут оснащаться вспомогательными элементами — визиры, видеокамеры и т.п. Конструктивно устройство имеет вид мобильного телефона, но есть модели и больших размеров. Миниатюрный лазерный дальномер стоит недорого, поэтому каждый может себе позволить себе такое приобретение при проведении ремонтных и строительных работ.

На чем основан принцип работы дальномера

Функционирование лазерного дальномера-рулетки заключается в снятии замеров по времени, за которое происходит отражение луча в одном направлении и обратно (время отклика). Такого типа принцип работы позволяет узнать расстояние с максимальной точностью. Создаваемый луч лазера проецируется на поверхность, а затем отражается от нее, возвращаясь к приемнику. В зависимости от времени возврата луча происходит выявление протяженности до объекта. Исчисления производятся микроконтроллером, который размещен в приборе.

Многие говорят о том, что принцип работы лазерного дальномера заключается по времени — от прохождения создаваемого луча и его возврате обратно. Инструмент при этом осуществляет исчисления времени возврата луча, на основании которого и выдаются соответствующие показатели длины. Однако так работают далеко не все приборы. Рассмотрим, как работает дальномер лазерный импульсного типа, которым можно измерять расстояние до 15000 метров.

1. Дальномер излучает не только световой луч, но и серию импульсов высокочастотного диапазона. Эти импульсы имеют вид синусоиды, подобной работе переменного тока
2. Частота импульсов одинаковая и не изменяется в зависимости от длины луча. Когда луч достигает цели (поверхности), то он отражается от нее, и возвращается обратно, фиксируясь приемником устройства
3. При достижении цели происходит преобразование сигнала, который возвращается к приемнику без изменения частоты, но с изменением синусоиды
4. Далее в работу включается микроконтроллер, который исчисляет не время возврата синусоиды, а сдвиг фаз, который сформировался
5. На основании данных сдвига фаз происходит вычисление расстояния до измеряемого объекта

Выше показано схематически, как работает лазерный дальномер импульсного типа. Работать рассматриваемым устройством достаточно просто, поэтому как правильно пользоваться лазерным дальномером, не возникает вопросов. К одной точке надо приложить прибор, а затем спроецировать луч на объект, расстояние к которому надо определить. В течение нескольких секунд на экран ЖК-дисплея выводится информация о протяженности в цифровом значении.

Критерии выбора

Зачем покупать лучший лазерный дальномер, если планируется пользоваться ним от случая к случаю. Приборы, измеряющие расстояние до 30 метров обойдутся в 5000-6000 рублей. Китайские аналоги стоят в 2 раза дешевле, но и служат они не так долго, как фирменные модели, например, Bosch, Интерскол и прочие. Устройства, способные измерять на расстояние до 300 метров, стоят не менее 25000 рублей, поэтому первый и самый главный критерий выбора лазерного измерителя — это дальность его действия. Все зависит от того, где планируется проводить работы:

• Если в помещении, то хватит прибора с дальностью действия в 30 метров
• Если на улице, тогда здесь необходимо учитывать максимальную дальность измерений. Лучше покупать прибор с запасом измерения длины, поэтому подойдут модели на 100, 150, 200 или 300 метров

При покупке также необходимо учесть такие критерии:

1. Наличие встроенного визира. Если планируется работы проводить на улице, то наличие визира на приборе является обязательным. Визиры бывают цифровыми и оптическими. Оптический визир реализован за счет применения линзы, а цифровой работает от применения дисплея. Попытка сэкономить, и купить лазерный дальномер без визира, приведет к тому, что результаты замеров будут иметь большие погрешности. Если лазерный дальномер будет применяться в помещении, то для этого подойдут модели без визиров
2. Минимальная длина измерений. Многие при покупке не учитывают данный критерий, поэтому в итоге не могут измерить прибором расстояние до 50 см. Однако такое расстояние не трудно измерить линейкой или механической рулеткой, но при покупке обязательно обратите внимание не только на максимальную длину замеров, но и минимальную
3. Точность показаний или погрешность. Здесь все просто, чем дороже дальномер, тем меньше показатель погрешности. Еще точность показаний зависит от измеряемого расстояния, и чем оно больше, тем погрешность соответственно выше. Устройства из категории недорогих до 5-6 тысяч рублей имеют параметры погрешности, которые находятся в пределах от 1,5 до 3 мм. Дорогие модели имеют параметры погрешности до 0,5-1 мм
4. Функционал инструмента — чем больше опций (различные расчеты, подсчеты, вычисления), тем дороже прибор. Самые простые модели способны только мерять расстояние до 20-30 метров, и стоят они обычно не более 3-4 тысяч рублей. Более дорогие измеряют длину до 100 метров, и при этом они способны самостоятельно производить вычисления. Самые усовершенствованные модели не только меряют большие расстояния до 300 метров, но они еще и способны исчислять площадь треугольников, вычислять координаты точек, длину кривых участков и т.п.

Нужен ли самый дорогой и продвинутый дальномер, решать надо самостоятельно. Все зависит от того, для каких целей покупается измерительный инструмент. Если только работать в помещении, то хватит обычной модели, а если же сфера деятельности связана с проведением геодезических или инженерных измерений, тогда стоит обратить внимание на модели, стоимость которых начинается от 15 тысяч рублей.

Учимся пользоваться лазерным дальномером правильно

Пришло время разобраться, как правильно необходимо работать лазерным измерителем расстояний. К каждой модели прибора прилагается инструкция, которая не только научит правильно пользоваться инструментом, но и позволит разобраться с функционалом. Общая картина, как пользоваться лазерной рулеткой для определения длины, выглядит следующим образом:

1. Первоначально устройство включается. Работают устройства от автономных источников питания, которыми могут выступать обычные пальчиковые батарейки или литий-ионные аккумуляторы. Включается дальномер путем нажатия кнопки включения
2. После включения начнет светиться дисплей. Используя кнопки управления, следует выставить соответствующий режим измерений. На обычных устройствах нужно выбрать единицу измерения
3. Установить прибор в первой точке, от которой необходимо произвести измерения. Для этого все агрегаты имеют специальную отметку, по которой нужно ориентироваться при измерениях
4. Как только аппарат будет установлен в первой точке и направлен к поверхности, расстояние до которой нужно определить, остается только нажать кнопку для начала исчислений
5. Уже через 2-3 секунды соответствующая информация будет отображена на экране

При использовании прибора надо учитывать такой параметр, как температурные условия. Для дальномеров уличного применения это не столько важно, как для устройств в помещении. Проводить измерения рекомендуется при положительных температурах, а также с достаточным количеством освещения.

Если измерения проводятся на улице, то при этом надо учитывать ряд некоторых рекомендаций:

1. Замеры лучше проводить в пасмурную погоду, так как яркие солнечные лучи будут способствовать искажению измерений
2. Не рекомендуется проводить работы при сильном тумане, запыленности воздуха или его загазованности
3. Дальномер должен быть зафиксирован на штативе при использовании во время ветреной погоды. Если держать прибор в руках, то даже малейшие колебания будут способствовать снижению качества измерений

При использовании инструментов необходимо учитывать, что модели, предназначенные для измерений внутри помещений, не предназначены для работы на улице, поэтому любые факторы, как дождь или пыль может повлечь за собой ускоренный выход из строя инструмента. Лазерные дальномеры от 100 до 300 метров можно применять для определения расстояний внутри помещений.

Подводя итог, надо сказать, что без такого инструмента, как лазерный дальномер можно обойтись, но при этом измерительные работы будут выполняться долго и с большими физическими затратами. Работа с устройствами предусматривает соблюдение следующих факторов:

• Хранить инструмент следует в сухом и теплом помещении
• Если в устройстве используется литий-ионный аккумулятор, то необходимо контролировать, чтобы он всегда был заряжен
• Нельзя допускать физическое воздействие на инструмент, то есть его ударение, придавливание и т.п.
• Нельзя направлять луч лазера в глаза человеку или животным. Это может стать причиной ухудшения зрения, а также получения ожогов

При малейших повреждениях и ударах инструмента могут возникнуть его неисправности и увеличение погрешности. Чтобы проверить погрешность прибора, необходимо измеренное расстояние перемерить механической рулеткой. Выбрав правильно лазерный дальномер, можно облегчить выполнение измерительных работ.

Лазерные дальномеры-рулетки: обзор, описание, виды

Функция определения расстояния от одной точки до другой в условиях строительства, производства или проведения инженерных работ уже несколько лет обеспечивается лазерными устройствами. С помощью лучевого наведения такие приборы фиксируют дистанцию, предоставляя пользователю готовый результат через пару секунд. В частности эту задачу решают лазерные дальномеры-рулетки, успешно сменившие на рынке традиционные средства измерения расстояний.

Что представляет собой прибор?

Основу конструкции дальномеров такого типа формируют два компонента: излучатель и отражатель. С помощью этой оптики производится оценка расстояния. Далее полученный сигнал перерабатывается микропроцессором и выводится на дисплей аппарата в том или ином выражении. Важно подчеркнуть, что лазерные дальномеры-рулетки не требуют от самого пользователя никаких манипуляций по измерению. Оператору нужно лишь навести луч на объект, задать точки измерения и запустить процесс расчета, который завершается практически мгновенно.

Сам принцип работы основывается на подсчете времени, за которое луч проходит от места нахождения пользователя с прибором до целевой точки. При этом, как видно из названия, аппарат может по-разному позиционироваться. Чем отличается лазерная рулетка от лазерного дальномера? На самом деле двойное название условно. С таким же успехом прибор мог стать электронной или лазерной линейкой. Но ничего общего с традиционным инструментом, измеряющим расстояния, устройство не имеет. Поэтому рулетки с дальномерами на основе лазерного действия представляют собой один и тот же аппарат. Другое дело, что в самом сегменте существуют модели разных категорий.

Виды устройства

Весь сегмент можно подразделить на две категории, представляющие бытовые и профессиональные приборы. Отличаются они рабочими характеристиками, среди которых возможности работы при высоких и крайне низких температурах, диапазон измерений и т. д. Например, модели для домашнего применения обеспечивают дальность замера на 50-60 м. Это касается лидеров класса, так как существуют и 10-метровые устройства. В свою очередь, лазерные дальномеры-рулетки профессионального назначения способны работать и на дистанциях до 250 м. Такие дистанции обычно рассчитываются при выполнении инженерно-геодезических изысканий в полевых условиях на открытой площадке. Стоит отметить и еще одну интересную разновидность электронных рулеток. В данном случае речь идет о лазерном принципе работы, но также существуют и ультразвуковые приборы с аналогичным функционалом. Такие устройства работают на основе подачи звуковой волны и по ее отражению оценивают расстояние.

Основные характеристики

Выше рассматривалась одна из ключевых рабочих характеристик прибора, которая выражается в максимальной длине подачи измеряющего луча. Резюмируя, можно сказать, что для домашних моделей средний диапазон составляет 10-40 м, а для профессиональных – от 100 до 200 м. Следующие важные характеристики – длина лучевой волны и мощность. Причем под длиной в данном случае понимается не дистанция подачи, а именно характеристика луча. У качественных лазеров она составляет 635-650 нанометров. Это достаточный показатель для точного расчета расстояния. Мощностные показатели обычно подразделяются на значения менее и более 1 мВт. Верхний предел обуславливает красный цвет луча электронной рулетки. Лазерный дальномер с такой мощностью, как правило, относится к бытовым моделям. В его эксплуатации важно иметь в виду, что луч может повредить сетчатку глаза. Что касается приборов мощностью ниже 1 мВт, то они имеют зеленый оттенок излучения, обычно входят в профессиональную группу и не наносят вреда при попадании лазерного луча в глаза. Также при выборе стоит учитывать показатель погрешности. Он обычно составляет 1-2 мм. Соответственно, чем меньше отклонение, тем лучше.

Дополнительные функции

Присутствие электронной начинки в приборе открывает массу сторонних возможностей, которые могут внедряться без влияния на основную функцию инструмента. Более того, производители стремятся именно расширять базовый опционал, связывая дополнения с главной задачей пользователя. Например, многофункциональный прибор может предоставлять оператору возможности измерения площади, угла, объема помещения и т. д. Кроме этого, дальномер лазерный с уровнем и рулеткой оснащается функциями сложения величин. Существуют также встроенные калькуляторы для автоматической работы с вычисляемыми данными. Для удобства комплексных мероприятий разработчики обеспечивают модели индикаторами уровня заряда и датчиками температуры воздуха.

Модель XP1 1-4-079 от Condtrol

По совокупности технико-эксплуатационных качеств и стоимости это один из лучших представителей класса. Модель относится к профессиональным устройствам, хотя также вобрала в себя свойства бытовых аппаратов, в частности получила крупный дисплей и эргономичный интерфейс. Что касается рабочих показателей, то лазерный дальномер-рулетка Condtrol в этом исполнении обеспечивает тоже, скорее, возможности бытового прибора: 50 м измерения, погрешность на 1,5 мм и лишь одна точки начала отсчета. В то же время инструмент поддерживает несколько режимов работы для выполнения косвенных математических и геометрических расчетов. На стройплощадке его применение оправдано и благодаря ударопрочному корпусу, обеспеченному пыле- и влагозащитной изоляцией.

Модель DISTO D8 300008 от Leica

Еще одна добротная профессиональная модель, на этот раз демонстрирующая стандартные рабочие показатели для своего сегмента. В частности спектр измерений составляет 100-200 м, а погрешность не превышает 1 мм. Аппарат может эксплуатироваться в условиях температурных значений от -10 до 50 °С независимо от уровня влажности. В плане дополнительных функций лазерная рулетка-дальномер Leica тоже не отстает от конкурентов. Располагая памятью на 20 значений, прибор также позволяет вычислять площадь, объем, складывать и отнимать. Предусмотрена и опция треккинга. Она позволяет в процессе движения рулетки к целевой точке замера делать отметки дистанции каждые 1-1,5 с. О начале проведения или завершении отдельных операций пользователя информирует звуковой сигнал, что тоже имеет значение в условиях работы на стройплощадке.

Модель Bosch DLE 40

Немецкая фирма тоже славится высококачественными измерительными приборами, ориентированными на эксплуатацию в строительной сфере. Чем хорош аппарат DLE 40? В первую очередь эргономикой. Набор функций и рабочие показатели этой модели опытного архитектора ничем не удивят – дальность замера на 40 м при погрешности 1,5 мм. Но фирменный подход Bosch к физическому исполнению инструмента считается одним из лучших. Так, модель имеет компактные размеры корпуса, быстродействующую начинку с моментальным предоставлением результатов после нажатия кнопки и четкий информативный дисплей. К слову, лазерные дальномеры рулетки этой линейки характеризуются качественным отражением сведений на экране независимо от освещения. Ни сумерки, ни солнечные блики не исказят выведенное на дисплей изображение.

Заключение

Использование лазерных измерительных приборов позволяет с высокой точностью получать требуемые данные. Новый принцип работы дальномера выгоден не только возможностью расчета больших расстояний с минимальным подключением оператора, но и вспомогательными функциями. Достаточно лишь сделать правильный выбор лазерного дальномера-рулетки. Цена таких приборов, впрочем, тоже немалая – в среднем от 3 до 8 тыс. руб. В профессиональном сегменте также встречаются и отдельные модификации по 20-25 тыс. руб., но это уже полноценные станции замеров, позволяющие выполнять сложные вычислительные операции. Для бытовых нужд при выполнении ремонта или строительства небольшого сооружения вполне можно ограничиться моделью за 2-3 тыс. руб. Она может и не будет иметь расширенный опционал, но от необходимости хлопотных манипуляций с обычной рулеткой и уровнем уж точно избавит.
