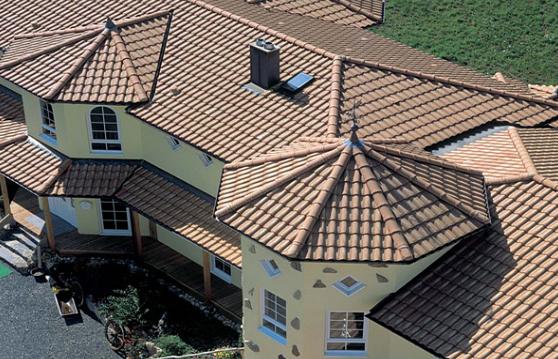

Черепичная крыша — это больше, чем просто крыша!

Черепичная крыша — это больше, чем просто крыша!

Вы хотите отремонтировать свою крышу, заменить кровельную облицовку и улучшить тепловые характеристики? Следующая информация поможет вам сделать правильный выбор и предоставляет краткий обзор предметов, касающихся кровли. Функции кровли, конструкция крыши и системные решения
Вы планируете новую крышу максимум два раза в жизни: для нового строительного проекта или соответствующего приспособления в процессе использования. Поэтому стоит получить хороший обзор, чтобы иметь возможность выбрать подходящий метод строительства и подходящие модели черепицы.

Крыша является основной защитной оболочкой дома и решающим образом влияет на его внешний вид. На этапе планирования необходимо учитывать некоторые важные факторы, такие как местоположение или стиль строительства здания. Например, сочетание скатных крыш и черепицы является символом европейской культуры. Большое разнообразие форм, форматов и цветов кровельных изделий отражает традиционное мастерство и помогает сохранить региональное архитектурное наследие по всей Европе.

Крыша защищает здание и людей, живущих внутри, от внешних воздействий, таких как холод, жара, шторм, град, дождь, снег и шум. Следовательно, кровля подвергается экстремальным нагрузкам и нагрузкам в процессе ее использования, и это сложная система из разных компонентов. Для обеспечения оптимального функционирования крыши, все компоненты кровельной системы и черепица должны быть согласованы друг с другом. Компания «КАСКАДЪ» предлагает кровельные материалы в Харькове и комплексные решения для кровельных систем из одних рук, чтобы облегчить ваше решение ваших задач.

Кровельные конструкции
Скатная крыша может быть реализована различными способами. План поверхности крыши влияет на выбранную конструкцию крыши и кровлю. Ферма крыши, несущая конструкция и, соответственно, «каркас» под мембраной крыши, образует основу для последующего приложения нагрузки и передачи нагрузки всей кровли. Скатная крыша имеет очень прочную деревянную конструкцию в виде подкрышной конструкции (стропила и балки), которая поддерживает не только кровлю, но и саму себя. Эта структура отвечает за форму крыши, высоту и возможное последующее переоборудование под кровлей и в основном изготавливается специалистами (плотниками).

Изоляция кровли является частью теплоизоляции зданий и вносит значительный вклад в снижение потребления энергии. Изоляция крыши должна снижать коэффициент теплопередачи (значение U) крыши и, следовательно, потребление энергии. И домовладелец, и природа извлекают выгоду из этого сокращения, потому что меньше энергии, потребляемой для эксплуатации здания (отопление, охлаждение), означает, среди прочего, сокращение выбросов CO2.

Независимо от конструкции крыши, которую выберет владелец здания, он должен знать о конструктивных мерах и соблюдать региональные погодные условия. Хорошо спроектированная скатная крыша прослужит вам всю жизнь и дольше. Этот очень долгий срок службы означает экономию средств для его владельца, который не будет обязан регулярно оплачивать обслуживание кровли в течение многих лет.

Черепица

Выбор покрытия для крыши – задача не из легких. И это порой касается даже тех случаев, когда речь идет о каком-либо конкретном материале.

Ведь определенный тип изделия также может включать в себя несколько разновидностей кровельной облицовки.

Ярким тому доказательством служит черепица, которая выпускается сегодня в различных видах, формах и расцветках, о которых мы более подробно поговорим ниже.

Виды черепицы для крыши

Всего существует 5 основных видов черепичной кровли:

А теперь давайте поговорим о достоинствах и недостатках каждого вида.

Гибкая (мягкая) черепица

Этот материал производится в виде отдельных гонтов (пластин) из стеклохолста, стеклоткани или органической целлюлозы, покрытых слоями битума и каменной посыпкой.

Говоря об особенностях мягкой кровли, можно отметить у нее следующие преимущества:

• отсутствие шума во время дождя или града;
• устойчивость к поражению мхами, грибками, лишайниками;
• минимальное количество отходов (даже при отделке сложных конструкций);
• битум слегка плавится под воздействием солнечных лучей, в результате чего образуется сплошное водонепроницаемое покрытие;
• гибкость и малый вес, что упрощает транспортировку, разгрузку и подъем на крышу;
• способность выдерживать как низкие, так и высокие температуры. Устойчивость к температурным перепадам.

Недостатки:

• невозможность использования материала на крышах с уклоном менее 12 градусов;
• необходимость настила сплошного основания (листов фанеры или ОСБ), что увеличивает стоимость и объем работ;
• проблематичность частичного ремонта покрытия. Склеенные между собой гонты очень трудно заменить, не обладая специальными навыками;
• неправильный монтаж листов может привести к их деформации, а также к нарушению гидроизоляционных свойств покрытия в процессе эксплуатации. Поэтому здесь желательно либо самому быть специалистом, либо обратиться за помощью к тому, кто разбирается в строительном деле.

Разнообразие цветовых решений

Кровельный пирог под мягкую черепицу

Устройство пирога зависит от того, какой тип кровли предполагается использовать. Будет ли это холодная или же теплая конструкция.

Первый вариант, являющийся более простым, представляет собой следующую схему:

1. Контробрешетка из бруса, который монтируют поперек стропильных ног с шагом 30 см.
2. Сплошная обрешетка (плиты фанеры или ОСБ).
3. Гидроизоляция. Она может укладываться как сплошным настилом (в случае, если уклон ската составляет менее 18 градусов), так и монтироваться на определенных участках – по краям крыши и в местах примыкания гонтов к выходящим наружу элементам: дымоходам, вентиляционным трубам и т.д. (если уклон превышает указанную величину).
4. Мягкая черепица.

Пирог холодной крыши

В качестве сплошного основания вместо фанеры или ОСБ можно использовать доски. В таком случае монтаж контробрешетки не требуется.

Пирог теплой крыши представляет собой более сложную конструкцию:

1. Пароизоляционная мембрана. Прибивается к стропилам со стороны чердачного помещения.
2. Поверх пароизоляции монтируется контробрешетка под внутреннюю обшивку.
3. Снаружи между стропилами укладывается утеплитель.
4. Вдоль стропил прибивается контробрешетка. Она нужна для создания вентзазора между утеплителем и гидроизоляцией.
5. Следующий слой – сплошная обрешетка. На нее укладывается гидроизоляционный материал, поверх которого монтируется кровельное покрытие.

Пирог теплой крыши

Перед укладкой мягкой черепицы также устанавливают фронтонные и карнизные планки и ендовый ковер. После этого монтируют самоклеющуюся карнизную черепицу. Далее укладывают рядовую черепицу, начиная от центра свеса кровли и продвигаясь к торцам.

Гонты прибивают оцинкованными гвоздями в четырех местах, выше паза. Если уклон составляет более 45 градусов, гвозди забивают в шести местах. Последним рядом укладывают коньковую черепицу, монтируя ее короткой стороной параллельно коньку.

После укладки покрытия обустраиваются места примыкания кровли к выходящим наружу элементам.

Цементно-песчаная

Основными компонентами для изготовления этого материала служат портландцемент и кварцевый песок. В качестве добавки используют пигмент (чаще всего представляющий собой соединения с содержанием окисей железа и хрома) или минеральные красители.

Цементно-песчаная черепица изготавливается по трехслойной технологии, где основным слоем является окрашенный в массе бетон, который покрывается мелкозернистой смесью из песка и цемента с последующей обработкой акриловым или полимер-акриловым составом.

К преимуществам материала можно отнести следующие его особенности:

• долговечность. Минимальный срок службы изделия составляет 50 лет;
• морозостойкость. Более 1000 циклов;
• возможность изготовления черепицы в домашних условиях;
• пожаробезопасность;
• стойкость к воздействию ультрафиолета и химических сред;
• большой выбор цветов.

• цементно-песчаная черепица – тяжелое изделие, монтаж которого требует дополнительного укрепления стропильных ног;
• способность цемента впитывать влагу делает материал неустойчивым к образованию грибков;
• большой вес покрытия усложняет его монтаж, поэтому в одиночку справиться с работой вряд ли удастся.

Полимерно-песчаная (ППЧ)

Изделие состоит из песка, выступающего в качестве армирующего наполнителя, и термопластичной полимерной основы.

Помимо основных компонентов в состав полимерно-песчаной черепицы входят красители, а также модификаторы и добавки, которые делают ее более устойчивой к огню и воздействию ультрафиолета.

Материал изготавливается в разных цветах в виде прямоугольных одно- или двухволновых листов.

ППЧ окрашивается в массе, что выгодно ее отличает от изделий, на которые краска наносится сверху. В случае повреждений покрытие сохраняет свой цвет в местах образования сколов и царапин.

Плюсы полимерно-песчаной черепицы:

• ударопрочность. Это позволяет минимизировать, а то и вовсе избежать «потерь» при транспортировке и монтаже изделий;
• устойчивость к поражению грибками и плесенью, благодаря водоотталкивающим свойствам материала;
• небольшой вес. ППЧ легче, чем цементная или глиняная черепица;
• морозостойкость;
• высокие шумопоглощающие свойства.

Минусы покрытия:

• необходимость наличия частой обрешетки – шаг 35 см;
• желательно, чтобы угол кровли составлял не менее 45 градусов (на поверхности задерживается снег);
• ППЧ относится к горючим материалам.

Натуральная керамическая черепица

Основой материала является смесь разных глин с высокой пластичностью, куда добавляют песок, минеральные наполнители и пластификаторы.

При изготовлении цветных изделий используют еще и красители.

Натуральная черепица имеет респектабельный внешний вид, отлично сохраняет цвет и форму, имеет высокую устойчивость к выгоранию, воздействию ультрафиолета и кислот.

Натуральная черепица имеет массу преимуществ:

• долговечность. Срок службы может составлять более 100 лет;
• низкий уровень влагопоглощения и морозостойкость;
• высокая паропроницаемость, что препятствует образованию конденсата;
• низкая теплопроводность;
• устойчивость к выгоранию, воздействию ультрафиолета и кислот;
• низкие показатели парусности. Это говорит о том, что покрытие уверенно противостоит сильному ветру;
• отсутствие электропроводности, благодаря чему крыша не нуждается в заземлении;
• респектабельный внешний вид.

Недостатки материала:

• большой вес, что требует усиления стропильной конструкции;
• высокая стоимость как самого материала, так и его монтажа;
• необходимость наличия большого угла наклона ската;
• керамика – хрупкий материал, поэтому разбить ее проще простого.

Керамическая черепица бывает нескольких видов, которые отличаются формой и типом покрытия.

Что касается формы, то в этом плане изделие делится на три основных вида:

1. Плоская черепица («бобровый хвост»). Сторона, которая при монтаже покрытия смотрит вниз, имеет закругленную форму. Чаще всего используется на крышах сложных конструкций. Такие изделия желательно укладывать с большим нахлестом.
2. Волнообразная. Оснащена пазами, улучшающими герметичность покрытия. Применяется на простых кровлях.
3. Желобчатая. Нижний ряд укладывается вогнутой стороной вверх, а верхний – вогнутой частью на стык предыдущего ряда.

По типу поверхности глиняная черепица также бывает трех видов:

1. Натуральная. Представляет собой плитки без покрытия, цвета обожженной глины. Придает кровле эффект «старинности».
2. Глазурь. Материал имеет стеклообразное покрытие, которое очень красиво смотрится.
3. Агноб. Плитка покрывается слоем цветной глины, закрепляемой методом обжига.

Композитная черепичная кровля

Это изделие представляет собой разновидность металлочерепицы, однако отличается от последней наличием нескольких защитно-декоративных слоев.

На стальной лист с двух сторон наносятся алюмоцинковый слой и полимерная грунтовка.

После этого лицевая поверхность покрывается акриловым составом на минеральной основе, каменной крошкой и акриловой глазурью (самый верхний слой).

К преимуществам композитной черепицы относятся:

• прочность и легкий вес;
• абсолютная водонепроницаемость;
• высокие пожаростойкие свойства;
• возможность использования на некрутых кровлях;
• стабильность линейных размеров металлопрофиля при воздействии различных температур;
• гибкость, что упрощает монтаж на крышах сложной конструкции.

Недостатки:

• более высокая стоимость по сравнению с обычной металлочерепицей;
• строгие требования к монтажу;
• некачественно проведенные работы могут стать причиной образования коррозии.

Опираясь на все вышесказанное можно сделать следующий вывод: несмотря на то, что все перечисленные материалы носят единое название «черепица», их свойства, состав и характеристики детально отличаются. И это неплохо. Ведь при наличии такого разнообразия у каждого есть возможность сделать наиболее оптимальный для себя выбор.

Полезное видео

Более подробно о видах черепицы и ее монтаже вы можете посмотреть в видео ниже:

Черепичная кровля

Универсальность черепичной крыши состоит в том, что она защитить от непогоды и украсит как административное здание или многоэтажный дом, так и индивидуальные постройки. Она великолепно смотрится как на двухскатных крышах, так и на многощипцовых.

Другой не менее важной особенностью черепичной крыши являет её жёсткое и одновременно эластичное покрытие, которое скрывает погрешности в конструкции крыши, не создаёт напряжение при деформации и осадке здания. К тому же уход за ней нужен минимальный так как в течении долгого времени покрытие остаётся неизменным.

Главный недостаток керамической черепицы – её большой вес по сравнению с другими видами кровельных покрытий. Но если установить достаточно крепкие стропильные конструкции недостаток будет устранён.

Франкфуртская черепица

В связи с внедрением новых технологий большую известность получила черепица, изготовленная по технологии BRAAS – прочная и долговечная франкфуртская черепица на цементно-песчаной основе.

Срок службы черепицы составляет не менее полувека, а практика показала, что это не предел. В России такую черепицу выпускает Московский завод BRAAS-ДСК-1. При продаже этой черепицы даётся гарантия на 30 лет, и если за это время обнаружится брак, его заменят незамедлительно, тем самым, подтверждая уверенность в качестве своей продукции.

Распространено мнение, что, укладка черепичной кровли является слишком сложной и трудоёмкой работой. Но на самом деле сложной является укладка металлической кровля из гладких оцинкованных листов. Для её изготовления нужен высоко квалифицированный кровельщик. А покрытие кровли из штучных материалов не требует высокой квалификации рабочих и поэтому не составляет сложности. Главное соблюдать технологию настилки кровли.

Порядок укладки черепичной кровли

Приступая к работе с крышей мансардного типа, с утеплителем его, прежде всего, нужно укрыть гидроизоляционной плёнкой, при этом плёнка должна провисать на 20-30 мм для стока конденсата. Чтобы правильно закрепить её расстилают вдоль крыши и закрепляют к стропилам рейками. Толщина реек выбирается из расчёта 40–50 мм. Для полноценной вентиляции подкровельного пространства и стропильной конструкцией. Это основное правило во время устройства мансардной кровли.

Затем поперек реек крепятся бруски обрешетки, на которые укладывают черепицу. Первым прибивается брусок у самого конька крыши, вторым закрепляется самый нижний брусок у карнизной доски который делается толще остальных или прибивается дополнительная 15 мм. рейка. Такая операция нужна для обеспечения одинакового наклона черепицы первого и последующих рядов. Концы брусков не обрезаются до укладки первого ряда черепицы. С нижнего ряда крыши начинается укладка черепицы. Этот ряд укладывают так, чтобы он свешивался за карнизную доску на 25–40 мм, выравнивают и закрепляют оцинкованными гвоздями. Остальные ряды черепицы укладывают справа налево. Если уклон кровли превышает 45°все черепицы закрепляют гвоздями.

После прокладки первого нижнего ряда черепицы, укладывается второй ряд, при этом расстояние от наружного края карнизной доски до верхнего края второго ряда должно быть не менее 350 мм. А отставшее расстояние в зависимости от уклона крыши, разделяют так, чтобы шаг обрешетки составлял 320–375 мм.

Установка брусков позволяет определить количество необходимой черепицы. К примеру, если крыша с уклоном 45°, и длиной ската 6320 мм, имеет шаг брусков 375 мм, то для этого потребуется установить 16 рядов черепицы (6320–350 мм — (25–40) мм = 5930:375 мм = 15,8 рядов). При полезной ширине горизонтального шага черепицы (с нахлестом) в 300 мм потребуется 9 штук на один квадратный метр. Практика показала, что в этом случае к горизонтальным рядам лучше прибавить еще один, а для удобства нужно сделать ширину скатов кратной 300 мм.

Поднимать черепицу на крышу можно разными способами, но укладывать нужно по всей ширине ската стопками по 6-8 штук, чередуя горизонтальные бруски через раз, для обеспечения равномерного давления на стропильную систему.

Если хотите удостовериться в прямоугольности кровельного полотна нужно заранее сделать его диагональные замеры. В противном случае могут, возникнут проблемы с крайними черепицами в рядах.

Для придания фронтону элегантности можно закупить фасонный черепичный ряд. Он поможет закрыть щель между доской и рядовыми плитками.

Специальные места

Перегибы – это выступы и впадины кровли, всевозможные проходы. При возникновении такой ситуации вначале укладывается черепица с одной стороны перегиба, затем болгаркой отрезается свисающая часть черепицы точно по линии перегиба. Плитки на местах перегиба крепятся гвоздями.

Основание под разжелобку хорошо укрепляют. Добавляют дополнительно центральную и две боковые стропильные опоры, на них делают дощатый настил, гидроизоляцию. Поверх вся эта конструкция накрывается профильным жестяным настилом. Жесть нужно закрепить к боковым стойкам, разжелобка с нахлестом снизу верх. Эти соединения нужно промазать мастикой или герметиком.

Края черепицы обрезают точно по линии разжелобка и крепятся гвоздями. Для удобства установки черепицы в таких местах можно закупить специальную, фасонную для разжелобков. Стоимость её выше, но в данном случае это оправдывает себя.

Крышу венчают коньковые элементы. Их устанавливают по верхнему срезу крыши и в местах перегибов. Для их установки предварительно крепятся коньковые доски толщиной 25 мм, таким образом, чтобы коньковая черепица плотно сидела на самой доске и лежала на примыкающей черепице. Нахлест коньковых элементов — около 60 мм. Волнистый зазор меду ровной гранью конька и черепицей укрывают специальным уплотнительным элементом. В конце конька устанавливаются фасонные концевые черепицы.

Как правило, для установки проходов в черепичном покрытии под: трубы, антенны, вентиляционные проходы и др. обычно применяют готовые элементы. Они увеличивают надёжность крыши и не портят её внешний вид.

Это видео недоступно.

Очередь просмотра

Очередь

• Удалить все
• Отключить

YouTube Premium

Эта крыша повергла всех в шок | Архитекторы недоумевают КАК?

Хотите сохраните это видео?

• Пожаловаться

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось видео?

Не понравилось?

Текст видео

Монтаж крыши Судейкина
1. Сначала монтируется основание крыши. Для этого на 4-х угловых стойках крепятся брусья, образующие несущий квадрат.
2. Чтобы сформировать остовы фронтонов, в середине брусьев монтируются вертикальные стойки и связываются стропилами с углами основания.
3. В центре основания монтируется вертикальная опора, определяющая высоту и угол наклона скатов шатровой части крыши.
4. Формируются ребра шатровой части крыши, для этого центральная опора связывается брусьями с верхними точками фронтонов. Выступающая часть ребер задает ширину свеса будущего карниза.
5. Чтобы сформировать изломы скатов и придать каркасу крыши необходимую жесткость, верхние точки фронтонов соединяются горизонтальными балками. Эти балки образуют квадрат основания шатровой части крыши.

Устройство обрешетки и укладка кровли
Еще одной особенностью крыши Судейкина является отсутствие ендов и примыканий. По этой причине на кровле не образуются снежные мешки, а крутые скаты не способствуют накоплению сугробов. Это позволяет смонтировать обычную обрешетку без усиленных участков.

Черепица тяжела и конструкция крыши может не выдержать такой нагрузки. Металлочерепица и профлист модно использовать, только имея большие расходы. Поэтому, на наш взгляд, наиболее рациональным будет укладка на кровлю такого типа крыши ондулина и ондувиллы.

Монтаж их чрезвычайно просто. Единственное чему надо уделить внимание – монтажу обрешетки.

Тип обрешетки зависит от угла наклона скатов и используемых кровельных материалов. Сплошная обрешетка применяется в двух случаях:

– в качестве кровельного материала используется ондувилла, угол наклона ската менее 200;

– в качестве кровельного материала используется ондулин, угол наклона ската менее 100.

В остальных случаях обрешетка выполняется из бруса или досок с шагом 32 и 45 см соответственно.

Защита изломов кровли осуществляется с помощью щипцовых элементов, заполнителя карниза и самоклеющейся ленты Ондутис. Ребра крыши оформляются с помощью коньковых элементов.

Тем, кто заинтересовался проектом Судейкина, полезно узнать, что благодаря оригинальной конструкции крыши, затраты на ее строительство сокращаются. Отсутствие нагруженных участков сводит вероятность протечек к минимуму, что существенно увеличивает срок службы кровли.
